Como calibrar los pasos del extrusor
Este sitio se mantiene con el apoyo de los lectores y recibiremos comisiones si compras productos desde nuestros enlaces, sin ningún tipo de costo para tí. Más información.
Probablemente hayas oído hablar sobre calibrar los pasos del extrusor, esta es una tarea crucial que te permitirá obtener impresiones precisas y de alta calidad.
En este artículo, te mostraré cómo calibrar los pasos del extrusor de tu impresora 3D, específicamente de la Ender 3.
Calibrar los pasos del extrusor permitirá que la cantidad de filamento que es empujado por el extrusor sea exacto y preciso.
- Calienta la boquilla de impresión
- Quita el acople racor del extrusor
- Realiza una primera marca de referencia
- Extruye 100 mm de filamento y realiza una segunda marca
- Mide la distancia entre las dos marcas
- Calcula los pasos del extrusor y realiza los ajustes
- Guarda los nuevos valores para que no se pierdan
- Controla que el extrusor haya quedado bien calibrado
¿Qué son los pasos del extrusor y porque calibrarlos?
Los pasos del extrusor se refieren a la cantidad de pasos por milímetros que necesita el motor para empujar el filamento. Esto significa que para extruir una cantidad de filamento, la impresora debe tener almacenada en su memoria la cantidad de pasos que el motor debe realizar para cumplir esta acción.
En términos simples, los pasos del extrusor son la cantidad de filamento que se mueve a través del extrusor cuando se imprime. Estos pasos son controlados por el motor del extrusor y se miden en unidades conocidas como “steps/mm” o “pasos/mm”.
La calibración de los pasos del extrusor es importante porque, si los pasos están mal configurados, la cantidad de filamento que se extruye puede ser incorrecta.
No calibrar los pasos del extrusor puede acarrear problemas de sub-extrusión o de sobre-extrusión, es decir, que el motor empuje menos o más filamento del que debería.
Debes calibrar los pasos del extrusor porque garantizará impresiones 3D de calidad y con medidas dimensionales más precisas.
Como calibrar los pasos del extrusor
Para mostrarte como calibrar los pasos de tu impresora, voy a usar la mía como ejemplo. Es una Ender 3 con un extrusor común de fábrica y lo vamos a hacer juntos paso a paso.
Herramientas que vas a necesitar:
- 1 regla (preferentemente metálica), o un calibre manual o digital.
- Un marcador o bolígrafo.
- Un poco de filamento para las pruebas.
1. Calentar la boquilla de impresión
Debido a una medida de seguridad, la mayoría de las impresoras no permitirán el movimiento del extrusor a no ser que la boquilla o nozzle se encuentre caliente.
Vas a seleccionar precalentar y esperarás a que llegue a la temperatura preseleccionada, que será de aproximadamente 200 °C.
Una vez hecho esto deberás quitar el acople racor situado en el extrusor.

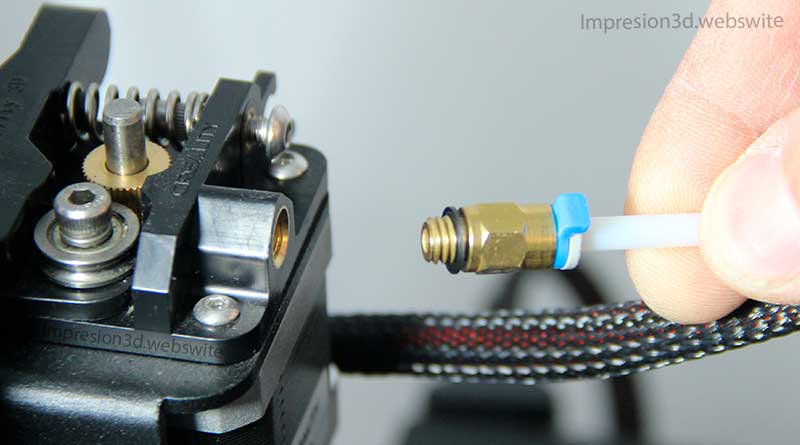

2. Quitar el acople neumático del extrusor
Para que el filamento se pueda mover libremente, vas a remover temporalmente el acople neumático del extrusor.
Esto te va a permitir hacer un par de marcas con un bolígrafo, para tomar las medidas en milímetros con la regla o el Calibre.
Desenrosca con una llave el acople neumático y luego pasa un poco de filamento de forma manual por el extrusor.
3. Realizar la primera marca para tener como referencia
Vas a pasar una pequeña porción de filamento sobre el extrusor y con el bolígrafo vas a realizar la primera marca sobre el filamento.
Esta marca es importante para tener una referencia de cuantos milímetros van a ser extruidos por el motor.
4. Extruir 100 milímetros de filamento y realizar la segunda marca.
En el menú de tu impresora, darás la orden para extruir 100 milímetros de filamento.
Una vez hecho esto vas a realizar una segunda marca para tomar las medidas.
Las marcas debes hacerlas lo más próximo al extrusor, siempre en el mismo lugar para tratar de que las medidas sean lo más exactas posibles.

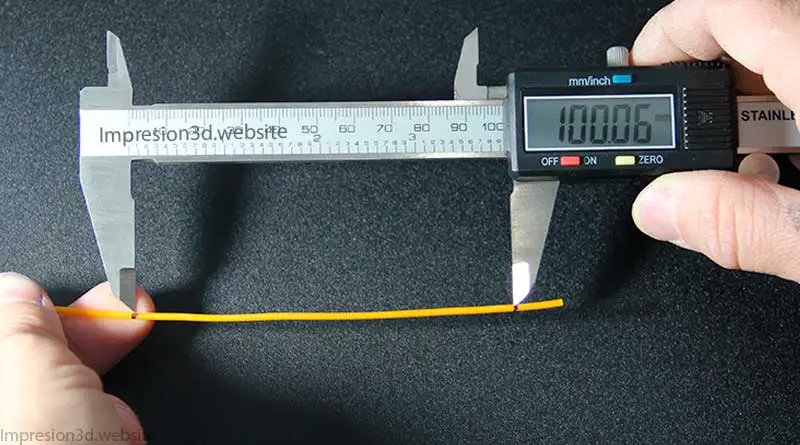

5. Mide la distancia entre las dos marcas.
Para saber si el extrusor de tu impresora se encuentra calibrado, deberás medir la distancia en milímetros entre las dos marcas.
Recuerda que diste la orden de extruir 100 milímetros, si la medida es igual entonces no tendrás que realizar ningún cambio, ya que los pasos del extrusor son correctos.
Ahora si la medida es mayor o menor deberás realizar un ajuste.
6. Calcula los pasos del extrusor y realiza los ajustes.
Para realizar este cálculo vamos a utilizar la siguiente fórmula: (Distancia deseada X pasos de la impresora) / Distancia real = Nuevo parámetro
Para encontrar los parámetros que vienen por defectos en la Ender 3/Ender 3 Pro deberás buscar en el menú:
Control – Movimiento – Steps/mm – Esteps/mm
En tu caso deberás buscar los pasos que se encuentran configurados por defecto buscando en el menú de tu impresora.
Siguiendo con el ejemplo de la Ender 3 la fórmula aplicaría de la siguiente forma (100 mm x 93 pasos) / 98,63 mm = 94,29 pasos
Entonces el nuevo valor a guardar en el firmware de la impresora sería 94,3 Esteps/mm
7. Guarda los nuevos valores, para que no se pierdan.
Si no guardas los cambios en la memoria, la próxima vez que apagues la máquina se perderán todos los datos que hayas ingresado.
Para hacer esto debes ir al menú:
Control – Guardar memoria (Store Settings en inglés)
Si lo has hecho correctamente escucharás un pitido de la impresora.
8. Controla que el extrusor haya quedado bien calibrado.
Vuelve a repetir el proceso de extruir 100 milímetros de filamento y realizar un control.
Si el resultado es 100 milímetros, entonces lo has logrado! Tu extrusor ha quedado correctamente calibrado.
Puedes volver a conectar el acople Racor y comenzar a imprimir.
Video en YouTube: SHARE HORIZONS
Conclusiones calibrar los pasos del extrusor
Calibrar los pasos del extrusor es una tarea importante que puede mejorar significativamente la calidad de tus impresiones 3D. Si los pasos están mal configurados, las impresiones pueden tener dimensiones incorrectas o presentar huecos.
Sigue los pasos descritos en este artículo para calibrar los pasos del extrusor de tu impresora 3D Ender 3 y disfruta de impresiones precisas y de alta calidad.
Con práctica y paciencia, vas a poder lograr impresiones en 3D con una precisión y calidad excepcionales.
Preguntas frecuentes
- ¿Por qué es importante calibrar los pasos del extrusor?
Es importante calibrar los pasos del extrusor para asegurarte de que la cantidad de filamento que se extruye sea la correcta. Si los pasos están mal configurados, la impresión puede tener dimensiones incorrectas o presentar huecos.
- ¿Cómo puedo saber si los pasos del extrusor están mal configurados?
Si los pasos del extrusor están mal configurados, la impresión puede tener dimensiones incorrectas o presentar huecos. También puedes hacer una prueba midiendo la cantidad de filamento que se pide extruir y compararlo con la longitud extruida real.
- ¿Es necesario calibrar los pasos del extrusor en cada impresión?
No es necesario calibrar los pasos del extrusor en cada impresión. Sin embargo, es recomendable hacerlo periódicamente para asegurarte de que la configuración sigue siendo correcta.
