Para soportes fáciles de quitar en Cura optimiza los siguientes ajustes: Patrón de soporte, Densidad del soporte, Distancia en Z del soporte, Distancia X/Y de los soportes, Densidad de la interfaz del soporte y cuando sea necesario también activa el soporte cónico en el modo experimental.
Las estructuras de soporte son las que garantizan que las secciones que sobresalen de un modelo se formen correctamente. Sin embargo, la eliminación de estos soportes después de la impresión a veces puede ser una tarea difícil y lenta.
En este artículo, te guiaré a través de los mejores ajustes en Ultimaker Cura, un popular software de rebanado, para que los soportes sean más fáciles de quitar.
¿Por qué es tan difícil quitar los soportes de Cura?
La razón más común es una configuración inadecuada en los ajustes de la estructura de soporte.
Cuando los soportes son demasiado densos o están muy cerca, pueden fusionarse fuertemente con el modelo, lo que dificulta su separación.
Además, los soportes demasiado finos o sin suficientes puntos de conexión con el modelo pueden romperse fácilmente o dejar restos no deseados.
Por último, el uso de una configuración de soporte incorrecta para su impresora específica y el tamaño de la boquilla puede conducir a un uso excesivo de material o a una adhesión inadecuada del soporte.
Cómo hacer que los soportes sean más fáciles de quitar en Cura
Para que los soportes sean más fáciles de retirar en Cura, es esencial optimizar varios ajustes.
- Estructura de soporte
- la colocación del soporte
- El Patrón de soporte
- El ángulo de voladizo del soporte
- El soporte más fuerte
- La distancia X/Y de los soportes
- La densidad del soporte
- La Distancia en Z del soporte
- Densidad de la interfaz del soporte
- Activar soporte cónico en el modo experimental
Exploremos los parámetros clave y su impacto en la retirada de soportes:
Elige la mejor estructura de soporte
Hay dos tipos de esctructura de soporte en Cura, y estos son el modo «Normal» y el modo «Árbol»
Elige el tipo de estructura «normal» para los modelos simples y básicos, y el soporte en «árbol« para los más difíciles y complejos.

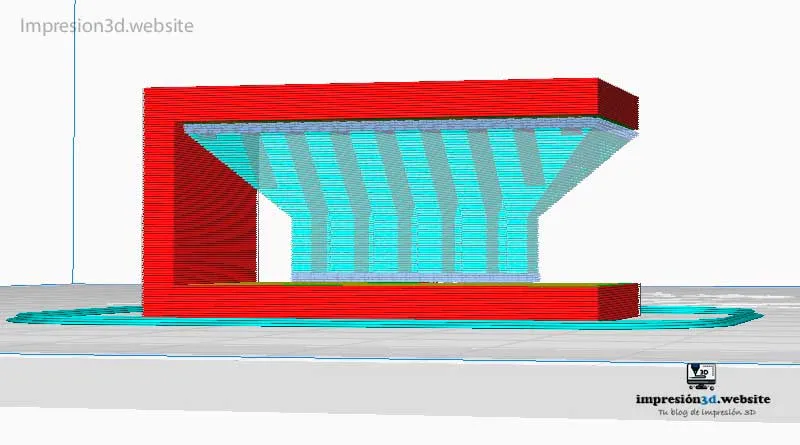

Elige la mejor colocación del soporte
La colocación adecuada de los soportes puede influir significativamente en la dificultad de la retirada.
Las opciones disponibles son: «Tocando la placa de impresión» y «En todos los sitios»
Evita colocar los soportes directamente debajo de las zonas que requieran un acabado liso o muy detallado (aunque algunas veces eso es inevitable).
A veces con rotar tu modelo 3D en Cura puedes evitar usar Soportes e imprimir un modelo perfectamente, prolijo y sin restos de plásticos no deseados.
Coloca los soportes estratégicamente, centrándote en los salientes esenciales, para minimizar el número de puntos de contacto y facilitar la retirada.
El mejor patrón de soporte
En Cura, la estructura de soporte «ZigZag» a menudo proporciona la eliminación más fácil en comparación con otras opciones como «Cuadrícula» o «Cruz».
La estructura de soporte «ZigZag» proporciona un soporte resistente a la vez que permiten una separación más fácil debido a su forma.
El mejor ángulo de voladizo en Cura
Por defecto en Cura, a partir de los 45° se colocarán soportes en aquellos modelos que superen este ángulo. Pero si quieres puedes modificar este valor.
Puedes imprimir un test de Overhang para estudiar hasta que ángulo tu impresora 3D puede imprimir los voladizos sin tener problemas.
Con esto puedes evitar usar soportes en lugares que quizas no sean necesarios, como por ejemplo en algunas formas circulares .
Soporte más fuerte en Cura
Cuando se trata de la fuerza del soporte, el uso del patrón «Zig Zag» en Cura es a menudo beneficioso.
Este patrón proporciona una estructura de soporte robusta a la vez que permite un desprendimiento más fácil, ya que el diseño en zigzag crea puntos de rotura naturales que ayudan a la retirada.
Mejor distancia XY en Cura
La distancia XY determina la separación entre el modelo y los soportes. Aumentar ligeramente esta distancia facilitará la eliminación de los mismos.
Alguna veces los soportes se pegan a las paredes del modelo impreso, y eso es por no dejar un espacio configurado en los ajustes.
Este ajuste te va a permitir sin lugar a dudas, dejar un espacio entre tus soportes y las paredes de tu modelo.
Normalmente por defecto, Cura asignará una distancia basada en el grosor del ancho de línea, que siempre será determinado por el tamaño de la Boquilla que esté usando tu impresora. Pero quizás ese espacio no sea el suficiente.
Deja al menos un espacio que sea el doble del tamaño de tu boquilla. Por ejemplo, si usas una boquilla de 0.4 mm entonces deja una distancia XY de 0.8 mm para asegurar que los soportes no se peguen a las paredes del modelo.
Experimenta con diferentes valores basados en tu impresora 3D para encontrar el equilibrio óptimo entre la estabilidad del soporte y la conveniencia de la eliminación.
¿Qué es una buena densidad de soporte?
Una densidad de soporte óptima garantiza un soporte eficaz, pero también facilita la retirada.
Una densidad entre el 10% y el 20% suele ser suficiente, pero puede ser necesario un ajuste fino en función de tu proyecto específico.
Ajusta la densidad del soporte en Cura en función de la complejidad de tu modelo.
Todas pruebas que puedes ver en las imágenes tienen una densidad de soporte del 12%

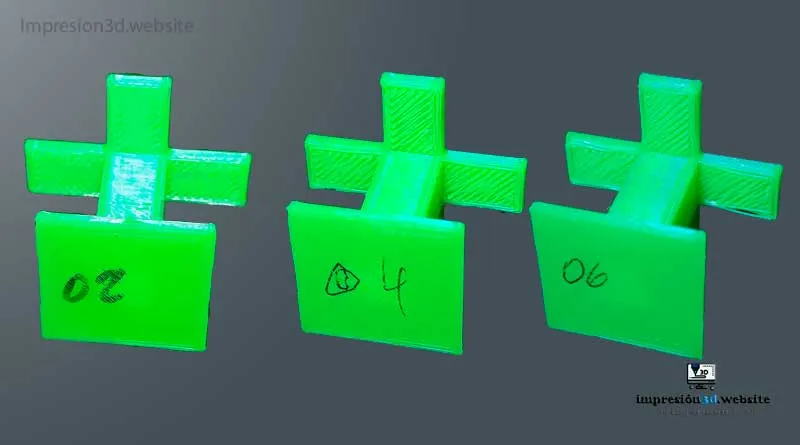

Configura la distancia en Z del soporte
La distancia en Z define el espacio entre el soporte y la superficie del modelo.
Aumentar ligeramente esta distancia puede facilitar la eliminación del soporte.
Este ajuste es uno de los más importantes que debes tener en cuenta. Si la distancia en Z es muy pequeña, el soporte se fundirá con el techo del modelo que estás imprimiendo.
Cura elige este valor en función de la altura de capa, pero este valor puede no ser adecuado en todas las ocasiones, especialmente si usas distintos diámetros de boquillas.
Por tanto, siempre debes elegir un múltiplo del valor de la altura de capa que estes usando.
Por ejemplo si tu altura de capa es de 0.2 mm la distancia en Z configurada por cura será de 0.2 mm, lo que significa es que solo habrá una capa de diferencia (espacio vacío) entre el techo del soporte y el modelo.
Otra cosa importante es saber que Cura redondea los parámetros en base a la altura de capa, lo que significa que no habrá distancias en Z intermedias.
Por ejemplo, si eliges una distancia de 03 mm Cura lo redondeará a 0.4 mm, y esto prodrás chequearlo en la vista previa.
Una distancia en Z de alrededor de 0.2 mm a 0.4 mm suele dar buenos resultados, pero puede ser necesario experimentar para encontrar el valor ideal para sus impresiones.

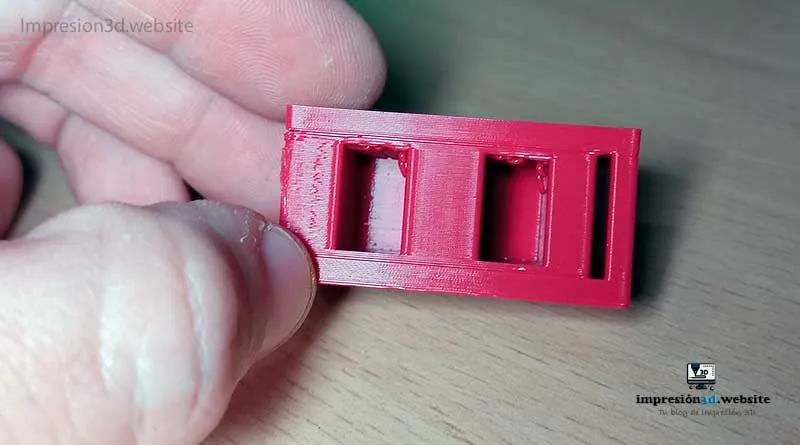

Una distancia en Z de 2 mm puede ser efectiva con una boquilla de 0.4 mm, pero con una boquilla de 0.8 será imposible despegarla, o al menos te costará mucho trabajo.
Miralo de esta manera, siempre elige al menos 2 capas de diferencia entre el techo de tu soporte y la base del modelo.
Cómo cambiar la distancia en Z del soporte en Cura
Para cambiar la distancia de apoyo en Cura, sigue estos pasos:
- Abre Ultimaker Cura y carga tu modelo.
- Navega a la sección «Soporte» en el panel de Ajustes de impresión.
- Ajusta el parámetro «Distancia en Z del soporte» para aumentar o disminuir la distancia entre los soportes y la superficie del modelo.
- Previsualiza los cambios en el visor 3D y asegúrate de que se ajustan a los resultados deseados.
- Procede a cortar e imprimir tu modelo.
Aumenta la densidad de la interfaz del soporte
Asegúrate de activar «Habilitar interfaz del soporte» para crear un techo entre el soporte y el modelo.
Para que esta interfaz sea más efectiva y se despegue del modelo con mayor facilidad, deberá tener suficiente densidad tanto en su techo como en su suelo.
Además de esto, también deberás elegir el Patrón de la interfaz de soporte «Zig Zag» para que el techo sea más efectivo.
Configura los siguientes ajustes:
- Densidad de la interfaz de soporte: entre 90% y 100%
- Densidad del suelo del soporte: entre 90% y 100%
- Patrón de la interfaz de soporte: Zig Zag
Deberás realizar tus propias pruebas para chequear los resultados.

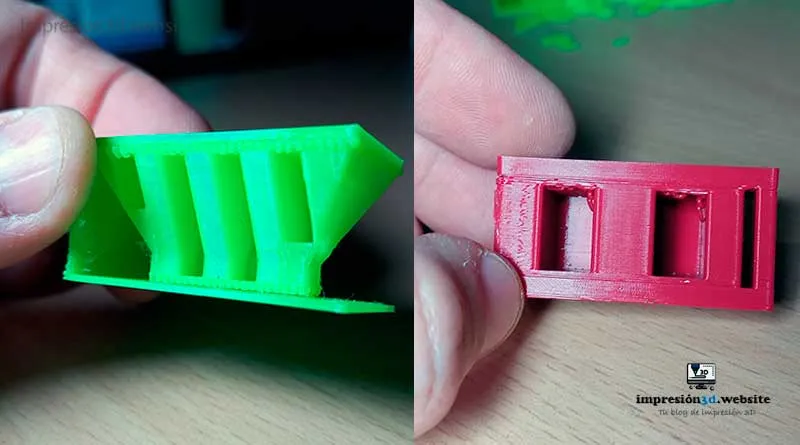

Activa los soportes cónicos
«Activar soporte cónico» es un ajuste oculto en la sección «Experimental» de Cura Ultimaker y su función es la de hacer que las áreas de soportes sean más pequeñas en la parte inferior que en las partes del voladizo.
Puedes activar el soporte cónico para ahorrar tiempo y material, además reducir el área de apoyo de los soportes tendrá el beneficio de dejar menos marcas y material.
Mejores ajustes de Cura para soportes fáciles de quitar
Exploremos los ajustes de soporte recomendados para los diferentes tamaños de boquilla usados habitualmente en la impresión 3D:
Soportes fáciles de quitar en Cura para boquilla de 0.4 mm
| Patrón del Soporte: | Zig Zag |
| Recuento de líneas de pared del soporte: | 0 |
| Conectar Zigzags del soporte: | Activado |
| Densidad del soporte: | 12% (entre 10% y 20%) |
| Distancia en Z del soporte: | 0.4 mm (Altura de capa x2) |
| Distancia X/Y del soporte: | 0.8 mm (Ancho de línea x2) |
| Prioridad de las distancias del soporte: | Z sobre X/Y |
| Distancia X/Y mínima del soporte: | 0.8 mm (Ancho de línea x2) |
| Expansión horizontal del soporte: | 0.0 |
| Habilitar interfaz del soporte: | Activado |
| Habilitar techo del soporte: | Activado |
| Habilitar suelo del soporte: | Activado |
| Densidad de la interfaz de soporte: | 90% (entre 90% y 100%) |
| Densidad del techo del soporte: | 90% |
| Densidad del suelo del soporte: | 100% |
| Patrón de la interfaz de soporte: | ZigZag |
| Expansión horizontal de la interfaz de soporte: | 0 |
| Activar soporte cónico: | Activado |
| Ángulo del soporte cónico: | 30.0° (entre 30° y 45°) |
| Anchura mínima del soporte cónico: | 5.0 mm |
Soportes fáciles de quitar en Cura para boquilla de 0.8 mm
| Patrón del Soporte: | Zig Zag |
| Recuento de líneas de pared del soporte: | 0 |
| Conectar Zigzags del soporte: | Activado |
| Densidad del soporte: | 12% (entre 10% y 20%) |
| Distancia en Z del soporte: | 0.6 mm (Altura de capa x2 o x3) |
| Distancia X/Y del soporte: | 1.6 mm (Ancho de línea x2) |
| Prioridad de las distancias del soporte: | Z sobre X/Y |
| Distancia X/Y mínima del soporte: | 1.6 mm (Ancho de línea x2) |
| Expansión horizontal del soporte: | 0.0 |
| Habilitar interfaz del soporte: | Activado |
| Habilitar techo del soporte: | Activado |
| Habilitar suelo del soporte: | Activado |
| Densidad de la interfaz de soporte: | 90% (entre 90% y 100%) |
| Densidad del techo del soporte: | 90% |
| Densidad del suelo del soporte: | 100% |
| Patrón de la interfaz de soporte: | ZigZag |
| Expansión horizontal de la interfaz de soporte: | 0 |
| Activar soporte cónico: | Activado |
| Ángulo del soporte cónico: | 30.0° (entre 30° y 45°) |
| Anchura mínima del soporte cónico: | 5.0 mm |
Video de Youtube: ImpresoEn3D
¿Los soportes en árbol son mejores?
Los soportes en árbol son una alternativa a los soportes lineales tradicionales. Presentan una estructura ramificada que ofrece una mejor accesibilidad para el postprocesado, reduciendo la necesidad de una amplia eliminación de soportes.
Aunque los apoyos en árbol pueden ser ventajosos en determinados casos, como en los modelos complejos y orgánicos, no siempre proporcionan la misma estabilidad que los apoyos tradicionales.
Te recomiendo experimentar con ambas opciones y evaluar el rendimiento en función de los requisitos específicos de tu proyecto.
Mejor configuración de los soportes en árbol en Cura
Al utilizar soportes de árbol en Cura, los siguientes ajustes pueden ayudar a optimizar su proceso de impresión:
- Estructura de soporte de árbol: Activado
- Ángulo del soporte: 45 grados
- Patrón de soporte: Zigzag
- Distancia XY: 0.8 mm
- Densidad del soporte: 10% a 20%
- Distancia en Z del soporte: 0.2 mm a 0.4 mm
- Distancia X/Y del soporte: X/Y sobre Z
- Densidad de la intrfaz del soporte 90%
- Patrón de la interfaz de soporte: Rejilla
En próximas publicaciones ahondaré en los soportes en árbol, haciendo pruebas y colgando los resultados.
Video de Youtube: ImpresoEn3D
Conclusiones
Como dije antes, no todos los soportes van a ser iguales para todos los modelos. Algunos modelos van a ser simples y fáciles de imprimir con soportes normales, mientras que otros van a ser modelos más complejos y van a necesitar de soportes iguales de complejos, como los sopórtes en árbol.
Quizás esta guía no te sirva para todos los modelos que quieras imprimir, pero puede ayudarte a experimentar un poco con algunos ajustes de Cura que quizás no conocías.
Prueba y experimenta primero con tests pequeños, y luego saca tus propias conclusiones sobre lo que te sirve y no te sirve.
Optimiza la Distancia en Z, la distancia X/Y de los soportes, la Densidad de la interfaz del soporte y otros parámetros para lograr el equilibrio adecuado entre la estabilidad del soporte y la comodidad de extracción.
Recuerda que el ajuste fino de estos ajustes puede ser necesario para cada modelo específico, así que no dudes en experimentar y ajustar en consecuencia para lograr los mejores resultados.
Preguntas más frecuentes
- P: ¿Cuál es el soporte más fácil de retirar en impresión 3D? Los soportes impresos con la estructura «Zig zag» inclinados en un ángulo de 45 grados suelen ser los más fáciles de retirar en impresiones 3D.
- P: ¿Cómo puedo hacer que los soportes sean más fáciles de quitar en Cura? Para que los soportes sean más fáciles de quitar en Cura, considera ajustar parámetros como la estructura del soporte, el ángulo, el patrón, la distancia XY, la densidad del soporte y la distancia en Z.
- P: ¿Cuál es el soporte más fuerte en Cura? El patrón «Zig Zag» de Cura a menudo proporciona una estructura de soporte fuerte, al tiempo que permite un desprendimiento más fácil durante la retirada del soporte.
- P: ¿Los soportes de árbol son más fáciles de retirar? Los soportes en forma de árbol pueden ser más fáciles de retirar en algunos casos, especialmente en modelos complejos y orgánicos. Sin embargo, su estabilidad puede variar en comparación con los soportes lineales tradicionales, por lo que es importante evaluar su idoneidad en función de las necesidades específicas de su proyecto.
- P: ¿Cuáles son los mejores ajustes de soporte PLA en Cura? Los mejores ajustes de soporte de PLA en Cura suelen coincidir con las recomendaciones proporcionadas más arriba para cada tamaño de boquilla.
- P: ¿Cuál es la distancia en Z de soporte en Cura? La distancia en Z del soporte en Cura se refiere al espacio entre la estructura de soporte y la superficie del modelo, que afecta a la facilidad de retirada del soporte. El ajuste de esta distancia puede facilitar la retirada del soporte.
Si deseas saber más sobre las configuraciones de soportes en Cura y su significados te recomiendo leer la publicación «Configuraciones de soportes en Cura» ya que puede ser de tu interés.
