Como realizar un mantenimiento a tu impresora 3D: Guía completa

El mantenimiento de tu impresora 3D es esencial para que trabaje de forma eficiente, confiable y segura.

Hoy te voy a mostrar una serie de pasos para que tu impresora 3D se mantenga en un estado óptimo a lo largo del tiempo.

Limpieza de polvo y restos plásticos

La acumulación de polvo es uno de los problemas más recurrentes y más notables en nuestras impresoras. Por suerte también uno de los más faciles de solucionar.

Puedes utilizar distintas herramientas para realizar esta limpieza, y de esta forma llegar a todos los rincones de tu impresora.

  • Un aire comprimido
  • Un trapo dedicado
  • Un pincel de pintar
  • Un cepillo de dientes
  • Servilletas de papel
  • Alcohol isopropilico
  • Isopos mojados con alcohol
  • Una aspiradora

Limpieza general de la estructura

Puedes comenzar realizando una limpieza general con una lata de aire comprimido, sopleteando en toda la impresora para remover el polvillo y partículas de plástico que estén depositadas de forma superficial.

SI no tienes o no consigues un aire comprimido, puedes utilizar un trapo para limpiar la impresora. Este trapo lo puedes mojar con alcochol isopropilico para realizar una mejor limpieza.

limpiar cama caliente
limpiar cama caliente

En el caso de las partes de dificil acceso puedes utilizar un pincel para remover el polvillo.

Usar un pincel para lugares dificiles
Usar un pincel para lugares dificiles

Limpieza de partes moviles y dificil acceso

Los rodamientos son uno de los lugares que debes limpiar, ya que suelen acumular polvo y todo tipo de suciedades. Las ruedas V-Slot son un claro ejemplo, ya que cumplen una función muy importante y su desplazamiento debe ser lo más suave posible, sin sobresaltos.

Mugre de ruedas
Mugre en las ruedas

Aquí puedes utilizar un trapo o un papel bañado en alcohol isopropilico, mientras mueves las ruedas de un lado para el otro, colocas el trapo mojado en los rodamientos para que se vaya limpiando al moverse.

Limpiar suciedad con un trapo con alcohol
Limpiar suciedad con un trapo con alcohol

Si utilizas servilletas de papel para realizar este limpieza deberás tener cuidado de no dejar pequeños restos de papel por todos lados.

Suciedad extraída de los rodamientos
Suciedad extraída de los rodamientos

En impresoras con guías lineales, la suciedad se acumulará en los extremos, aquí también puedes utilizar papel para realizar la limpieza.

Otro lugar donde el polvo y la suciedad se pueden acumular es en los ventiladores de capa.

Si estos ventiladores juntaran demasiada mugre, su rendimiento podría verse afectado, lo cual tendría un impacto negativo en el funcionamiento del Hotend.

Ventilador lleno de mugre y plásticos
Ventilador lleno de mugre y plásticos

En este caso tendrás que desarmar la cubierta de los ventiladores, ya sean los de fábrica o el que tengas, removiendo los tornillos.

Limpiar ventilador con Isopo mojado en alcohol
Limpiar ventilador con Isopo mojado en alcohol

Asegúrate de limpiar bien los ventiladores con un isopo empapado en alcohol, si hay pelitos de plastico puedes quitarlos con unas pinzas, si es necesario utiliza una aspiradora.

Fan de capa obstruido con suciedad
Fan de capa obstruido con suciedad

Algunos ventiladores como los de la placa madre de la Ender 3 (de la primera generación) apuntan hacia arriba y puede ser un lugar propenso a recibir piezas de plastico que pueden ingresar o caer en la placa madre.

En este caso desarma la tapa removiendo los tornillos, y aprovecha para limpiar el ventilador, como así realizar una verificacion en la placa madre que veremos más adelante.

Fan de placa de una Ender 3
Fan de placa de una Ender 3

Y por último puedes pasar el pincel por cualquier rendija o recoveco en la que veas que hay tierra o suciedad.

Si sabes que alguna de tus impresoras no va a ser usada por un largo período de tiempo, puedes cubrirla con una bolsa para evitar la entrada de polvo y que esta se ensucie.

Ajuste de ruedas y correas

El constante balanceo y vibración de la impresora puede ocacionar que algunos tornillos o tuercas excéntricas se aflojen. Es importante que te asegures de que todo esta correctamente ajustado y calibrado.

Ruedas V-Slot

Como primera medida, deberías chequear que las ruedas del carro del Hotend no estén muy flojas, al punto de que se encuentre casi suelto.

Recuerda que este sistema debe poder desplazarse de forma fluida de una punta a la otra (No puede estar muy ajustado).

Si las ruedas están demasiado flojas: El carro del Hotend se va a tambalear y puede tener consecuencias en la calidad de tus impresiones.

Si las ruedas están demasiado ajustadas: El carro del Hotend estará demasiado tenso, pudiendo desgastar las ruedas V-Slot

En el caso de que alguna de las ruedas esté dañada, deberás reemplazarla por una nueva.

Tensión de correas

Una vez que hayas realizado el control y el ajuste de todos los rodamientos, podrás controlar la tensión de las correas.

Las correas deben estar bien alineadas y suficientemente tensadas. No pueden estar flojas, ni tampoco tan ajustadas.

Si tus correas no están lo suficientemente tensas, deberás aflojar los tornillos de los tensores, y luego estirarlos para dar más tensión a las correas. Inmediatamente después deberás volver a ajustarlos sin que se pierda esa tensión.

Mantener la tensión de las correas
Mantener la tensión de las correas

Puedes descargar e imprimir un tensionador de Thingiverse, el cual hará mas facil esta tarea.

Lubricación General

Una vez que hayamos terminado con la tensión de las correas, pasaremos a lubricar todas aquellas partes móviles, especialmente el eje Z.

Una buena idea es tener grasa teflonada en casa, ya que le darás buen uso y la tendrás disponible ante cualquier necesidad. Podrás preguntar en tu localidad, que marca es la adecuada para las partes móviles de tu impresora 3D.

Rodamientos lineares

Para carretes que se desplazan con rodamientos lineales, colocarás grasa en un pedazo de papel y lo aplicarás sobre toda la barra templada.

Mientras que el Hotend se encuentre a la izquierda, lubricarás toda la parte derecha, cuando termines moverás el Hotend hacia la derecha y lubricarás la parte izquierda. Cuando hayas terminado, moverás el carrete de un lado hacia otro para que la grasa se termine de distribuir por toda la barra de forma uniforme.

Utilizarás el mismo proceso de lubricación para los rieles lineales, colocando en los costados y arriba de los rieles. Moverás el carrete de Izquierda a derecha para ayudar a que la grasa de distribuya.

Varilla del Eje Z

Uno de los lugares que también necesita esta grasa es el Eje Z, la forma más adecuada quizás sea la de quitar la varilla de la impresora y colocar la grasa en la rosca guía del Eje Z para luego volver a colocar la varilla.

De esta forma al pasar la varilla por la rosca guía, la varilla se irá empapando en grasa hasta llegar abajo.

Mantener engrasado el eje Z
Mantener engrasado el eje Z

Otra forma sin quitar la varilla, seria la de colocar la grasa en la parte superior de la guía y pedirle a la impresora que suba el Eje Z hasta que haga tope arriba.

Sistema eléctrico

En el siguiente punto vas a inspeccionar todo el sistema de cableado de la impresora, incluidas sus fichas y conexiones.

Conectores

En algunas impresoras las fichas que conectan a la fuente se pueden sobrecalentar. Deberás chequear que estos conectores esten libres de quemaduras, partes derretidas o que llamen tu atención de alguna manera.

Fichas eléctricas sanas, sin quemaduras
Fichas eléctricas sanas, sin quemaduras

Luego puedes realizar un chequeo de las conexiones en toda la impresora. Fíjate que las fichas estén correctamente conectadas, que no haya cables sueltos.

Placa Madre

También puedes chequear todas las conexiones en la placa madre, verificar que no haya cables sueltos y que todos los tornillos estén correctamente ajustados.

Cables ajustados y libres de polvo
Cables ajustados y libres de polvo

Los cables que ingresan a la placa madre deben estar sanos en el exterior, no pueden estar quemados ni rotos, como así también su recubrimiento.

Hotend y cama caliente

Los cables del Hotend no deben rozar con ninguna parte metálica que se caliente, ni deben estar apretados de ninguna manera. Deberás buscar cualquier señal de daño en el exterior de los cables.

De igual manera chequearás los cables de la cama caliente, que no estén quemados, o dañados de alguna manera.

Estos cables deben estar correctamente fijados con su soporte.

Ajuste de tuercas y tornillos

Buscarás primeramente chequear y ajustar todos los tornillos que soportan y mantienen unida la estructura de la impresora. Serán aquellos tornillos más faciles de acceder.

Ajustar todos los tornillos de la estructura
Ajustar todos los tornillos de la estructura

Chequea los tornillos que ajustan las ruedas exéntricas, verifica que estén ajustadas.

Otro punto a tener en cuenta son los prisioneros Allen de las poleas en los motores Nema. Será relativamente fácil chequear que estos tornillos estén ajustados y por los tanto las correas tengan un correcto funcionamiento.

Hotend

Uno de los puntos más importantes es el Hotend, ya que si sus tornillos están flojos, esto podría ocasionar problemas de calidad en tus impresiones. Asegúrate de que todas sus fijaciones al carro estén correctamente ajustadas.

Hotend bien fijado al carro
Hotend bien fijado al carro

Con la carcasa desarmada, tambíen controlarás que el termistor (sensor de tempreatura) y el cartucho calefactor estén ajustados, ya que si este último se desprende y cae sobre la impresión, puede generar un incendio. No ajustes de más ya que puedes robar la rosca del bloque de aluminio.

Cuidado de no robar la rosca del bloque de aluminio
Cuidado de no robar la rosca del bloque de aluminio

Piezas para revisar

Extrusor

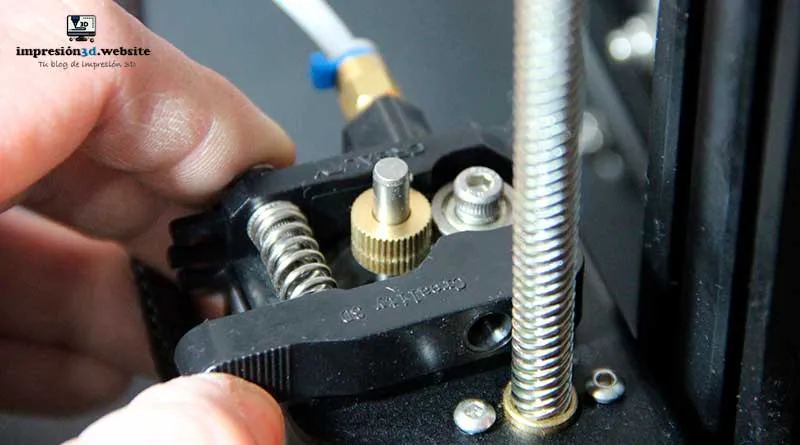

Una de las partes que deberás revisar obligatoriamente (más aún si tienes una impresora con sus componentes de fábrica) es el brazo del extrusor. Es uno de los componentes que puede llegar a romperse o gastarse.

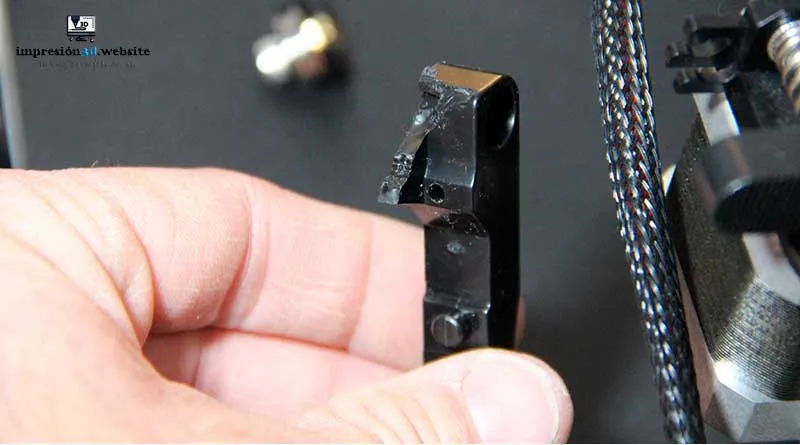

Extrusor roto brazo quebrado
Extrusor roto, brazo quebrado.

Especialmente los extrusores de plástico de la marca Creality, que son de mala calidad, pueden romperse o llegar a gastarse en la zona del brazo del extrusor por donde ingresa el filamento.

Hoy en día estas piezas traen un injerto metálico pero aún asi pueden romperse en la parte plástica.

Extrusor de plástico gastado por el filamento
Extrusor de plástico gastado por el filamento

Si este es tu caso, te recomiendo que te actualices mínimamente a un extrusor de alumino. Son mucho más confiables y fallan poco y nada. Por lo menos a mí aún no me han fallado.

Otro ítem para revisar son las ruedas dentadas del extrusor, que pueden ser dignas de recibir una limpieza, puedes utilizar aire comprimido o un cepillo de dientes usado para limpiarlo.

Extrusor sucio, limpiar con un cepillo de dientes o aire comprimido
Extrusor sucio, limpiar con un cepillo de dientes o aire comprimido

Sistema Bowden

Muchas veces este sitema tiene problemas, ya que los acoples Racor (mayormente los que son de fábrica) fallan y los tubos se desprenden. Deberás chequear que el tubo de teflón esté correctamente colocado, sin estar falseado.

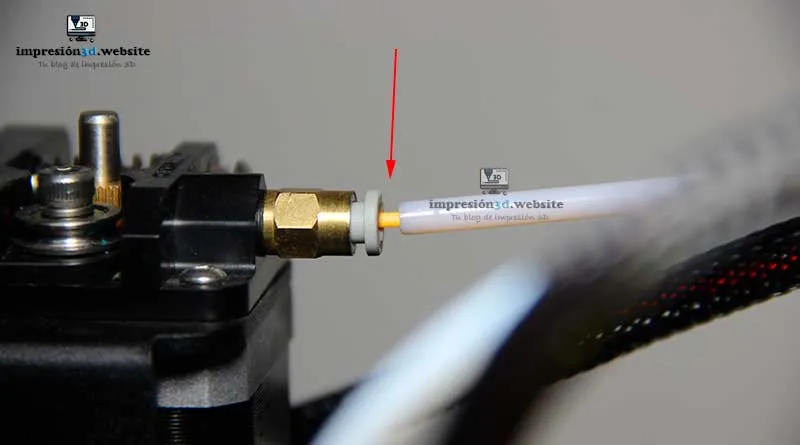

Acople Racor roto, en este caso cambiar por uno de mejor calidad
Acople Racor roto, en este caso cambiar por uno de mejor calidad

Fíjate que los acoples Racor tengan su traba colocada, y que estén bien fijados en el Hotend y el extrusor.

Conclusiones:

Realizar un mantenimiento a tu impresora 3D puede ser muy beneficioso, puede prolongar la vida útil de tu impresora (lo cual significa gastar menos dinero en repuestos) y además te permitirá realizar impresiones con una mejor calidad.

Realizar un mantenimiento puede darte la seguridad de que todo está funcionando correctamente y que los riesgos de incendio se pueden reducir si todo esta dentro de los parámetros normales.

Hasta aquí el post

¿Que piensas que faltó de resaltar en el mantenimiento de una impresora 3D?

Espero haber sido de ayuda, si no encontraste lo que buscabas quizás puedas encontrarlo en otra sección del Blog.

Te invito a leer: «Consecuencias de la humedad en los filamento de impresión 3D» una publicación que puede interesarte.

Mucha suerte con tus proyectos y Muchas gracias por tu visita.
