Fabricación de chapa metálica industrial: Prototipos de precisión y producción en serie

This site is supported by its readers, and we may receive commissions if you purchase products through our links, at no additional cost to you. More information..

En el desarrollo de hardware, maquinaria y dispositivos electrónicos, el diseño de la estructura contenedora es tan crítico como los componentes internos que protege. Cuando un proyecto exige resistencia mecánica, disipación térmica, blindaje electromagnético (EMI) y durabilidad a largo plazo, la fabricación de chapa metálica industrial —ampliamente conocida en la industria como Sheet Metal— se convierte en la tecnología de manufactura por excelencia.

A diferencia de los procesos de inyección de plástico o fundición, que requieren costosas matrices y meses de desarrollo, la transformación digital de la chapa permite pasar de un modelo CAD plano a componentes estructurales listos para ensamblar en tiempos récord, optimizando tanto la etapa de prototipado como el escalado a series cortas de producción.

Tecnologías clave en el servicio de Sheet Metal: Del CAD a la pieza real

El flujo de trabajo moderno en un servicio de Sheet Metal industrial combina la precisión del software de diseño con maquinaria de control numérico computarizado de alta potencia. Para transformar una lámina de metal plana en soportes a medida, chasis o carcasas de geometrías complejas, el material debe someterse a una secuencia estricta de corte, conformado y unión.

Comprender cómo interactúan estas tecnologías es el primer paso para diseñar piezas más eficientes y fáciles de fabricar.

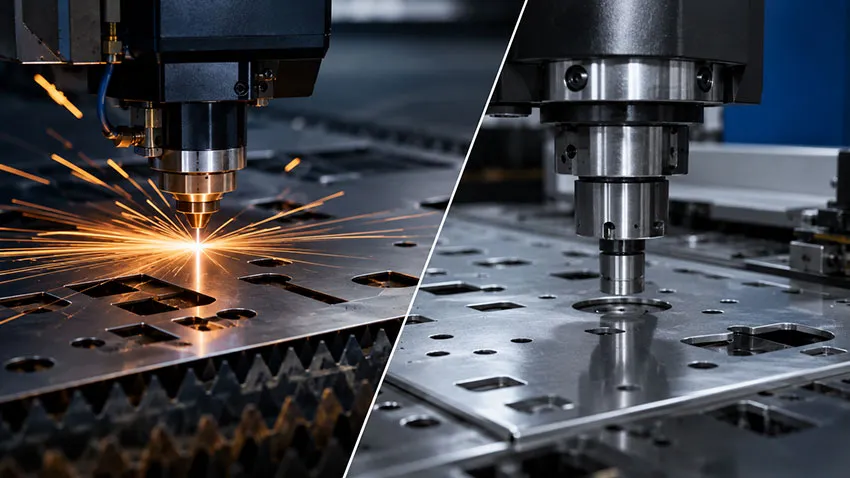

Corte Láser de alta velocidad y Punzonado

Todo componente de chapa metálica comienza su vida útil como un patrón plano (o desarrollo desplegado) cortado de una lámina matriz. El método estándar de la industria para esta fase es el corte láser CNC, una tecnología que utiliza un haz de luz altamente concentrado —generalmente generado por fuentes de Fibra Óptica para metales— para fundir y evaporar el material a lo largo de un vector programado.

El corte láser destaca por su capacidad para resolver contornos intrincados, ranuras de ventilación microscópicas y perforaciones con geometrías complejas, manteniendo bordes completamente limpios, sin rebabas y con una zona afectada por el calor (HAZ) extremadamente reducida.

Esto garantiza que las propiedades mecánicas de las aleaciones permanezcan intactas. Para operaciones que requieren geometrías repetitivas o embuticiones ligeras (como avellanados o persianas de ventilación), el punzonado mecánico complementa al láser, ofreciendo una velocidad de procesamiento inigualable en series de producción de alta mezcla.

Plegado de precisión (Bending) y Soldadura (Welding)

Una vez que la silueta plana ha sido cortada con precisión milimétrica, la pieza pasa a la etapa de conformado tridimensional. El plegado de chapa (Bending) se ejecuta en prensas plegadoras CNC, donde la lámina se posiciona sobre una matriz en forma de «V» y es presionada por un punzón superior para alcanzar el ángulo de flexión deseado.

En el entorno industrial, el plegado requiere un cálculo preciso del Factor K y de la deducción de pliegue, variables físicas que determinan cuánto se estirará el metal al ser comprimido en el radio interno y traccionado en el externo.

Un control numérico avanzado asegura la repetibilidad angular en cada doblez, un factor crítico para que las pestañas de montaje alineen perfectamente durante el ensamblaje. Finalmente, si el diseño del chasis o de la carcasa exige un nivel superior de estanqueidad o rigidez estructural, se aplican procesos de soldadura especializados (como TIG o MIG), uniendo los bordes conformados para consolidar un monobloque robusto y resistente a vibraciones.

Guía de materiales de alto rendimiento para el conformado de chapa

La selección del material adecuado es el factor más determinante para garantizar que un componente de chapa metálica cumpla con su función operativa sin fallar ni encarecer innecesariamente el proyecto.

En la fabricación industrial de Sheet Metal, no todos los metales reaccionan igual ante la presión del plegado o el calor del corte láser. Es fundamental evaluar propiedades como la ductilidad (capacidad de deformarse sin fisurarse), la resistencia mecánica, la conductividad y la resistencia a la corrosión para dar con la aleación ideal.

Aluminios técnicos y Aceros Inoxidables (304 / 316L)

El aluminio y el acero inoxidable constituyen la columna vertebral de la fabricación de carcasas y componentes expuestos a entornos exigentes.

Aleaciones de Aluminio Técnicas

• Aluminum 5052: Considerado el estándar de oro en el trabajo de chapa metálica. Esta aleación de aluminio, aleada principalmente con magnesio y cromo, destaca por su excelente aptitud para el conformado y plegado, eliminando el riesgo de grietas en los radios de doblez. Posee una alta resistencia a la corrosión (especialmente en ambientes marinos) y una excelente tenacidad, siendo el material predilecto para chasis electrónicos, paneles de control y piezas estructurales ligeras.
• Aluminum 6061: Aunque es más conocido en el terreno del mecanizado CNC debido a su alta dureza estructural, el aluminio 6061 también se utiliza en chapa metálica cuando se requiere la máxima resistencia mecánica. Es una opción excelente para componentes sometidos a cargas estructurales pesadas o procesos de forja en caliente.

Aceros Inoxidables

• Stainless Steel 304: Es el acero inoxidable austenítico más versátil y utilizado del mercado. Ofrece una resistencia soberbia a la oxidación y a la corrosión atmosférica general, combinada con una excelente ductilidad que facilita el embutido y el plegado complejo.
• Stainless Steel 316 / 316L: Incorpora molibdeno en su composición química, lo que eleva drásticamente su resistencia a la corrosión por picaduras en ambientes clorados o químicos marinos. Es el estándar obligatorio para instrumental médico, industria alimentaria y hardware naval.
• Stainless Steel 201 y 301: Variantes con alto contenido de manganeso y nitrógeno. El inoxidable 301, en particular, tiene una alta tasa de endurecimiento por trabajo, lo que lo hace ideal para piezas que requieren una gran resistencia elástica (como clips o resortes de chapa).

Acero al Carbono (Mild Steel 1018) y Aleaciones de Cobre

Cuando el presupuesto o propiedades físicas específicas como la conductividad eléctrica y térmica son la prioridad, entran en juego el acero dulce y los metales rojos.

Acero al Carbono (Mild Steel)

• Mild Steel 1018: Es un acero de bajo carbono ampliamente utilizado debido a su magnífica maquinabilidad, soldabilidad y tenacidad. Al ser un material muy dúctil, responde de manera excelente al plegado y conformado industrial. Es la opción más económica y eficiente para fabricar soportes internos, estructuras ocultas y chasis robustos que posteriormente recibirán un recubrimiento superficial para evitar la oxidación.

Cobres y Latones

• Copper C110: Un cobre electrolítico de pureza extrema (99.9%), altamente valorado por su conductividad eléctrica y térmica insuperable. Al ser un metal duro y tenaz, presenta dificultades para la soldadura convencional o el desbaste, pero es ideal para barras colectoras (busbars), terminales eléctricos y disipadores de calor masivos.
• Copper 101 (Oxygen-Free): Cobre libre de oxígeno de alta conductividad (HC). Evita el problema de la fragilización por hidrógeno, siendo crucial para componentes de vacío de alta tecnología, electrónica avanzada y aplicaciones aeroespaciales.
• Copper 260 (Brass / Latón): El latón de cartuchería es la aleación más dúctil de todos los latones. Combina una excelente resistencia a la corrosión con un coeficiente de fricción bajo y una facilidad de conformado magnífica, siendo muy utilizado en conectores, casquillos técnicos y elementos decorativos duraderos.

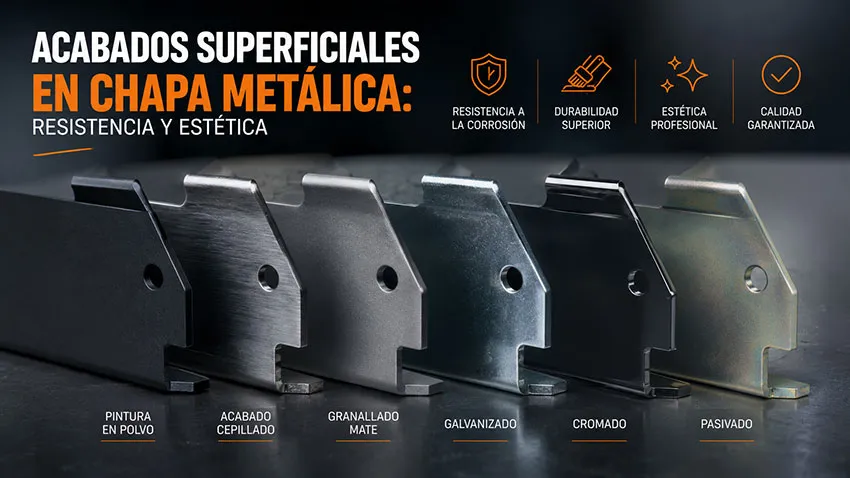

Acabados superficiales en Chapa Metálica: Resistencia y Estética

Una vez que las piezas de chapa han sido cortadas, plegadas y soldadas, el componente entra en la fase de acabado. En el ecosistema de Sheet Metal, los tratamientos superficiales cumplen tres propósitos fundamentales: eliminar marcas de herramientas o rebabas remanentes, proteger el metal base contra factores ambientales corrosivos y otorgar la estética visual o conductividad eléctrica requerida por el diseño final.

Dependiendo del material seleccionado (aluminio, acero o cobre), la plataforma de JUSTWAY permite aplicar una amplia gama de recubrimientos técnicos estandarizados:

Desde el estado natural de máquina hasta el Anodizado

• Estándar de Máquina (As-Milled / As-Fabricated): Es la opción con el tiempo de entrega más rápido. Las piezas se entregan tal como salen del proceso de fabricación, eliminando por defecto bordes afilados y rebabas mecánicas. Conserva un acabado industrial donde pueden ser visibles ligeras marcas del utillaje de plegado o del corte, con un estándar de rugosidad promedio.
• Granallado (Bead Blast): Consiste en el bombardeo de la superficie con microesferas de vidrio a alta presión. Este proceso limpia el metal y oculta por completo las líneas de corte o marcas de flexión, dejando una textura mate homogénea, suave y satinada. Es el paso previo ideal para maximizar la adherencia de pinturas posteriores.
• Anodizado (Clear y de Color): Exclusivo para metales no ferrosos (principalmente aluminio). Mediante un proceso electrolítico, se engrosa la capa natural de óxido del metal, creando un recubrimiento ultra duro que frena la corrosión. El acabado puede ser incoloro (Clear) o teñirse en una variedad de colores estandarizados (negro, rojo, amarillo, azul, oro), manteniendo la textura metálica original de la chapa.
• Oxidación Conductiva Eléctrica (Electrically Conductive Oxidation): Un tratamiento químico pasivante que genera una película protectora extremadamente delgada (entre $0.01$ y $0.15\,\mu\text{m}$). A diferencia del anodizado convencional, este recubrimiento protege al metal contra la oxidación sin aislarlo eléctricamente, lo que resulta crítico para carcasas que requieren continuidad de masa y blindaje electromagnético (EMI).
• Pavonado (Black Oxide): Tratamiento de conversión química aplicado a aceros al carbono e inoxidables. Altera la superficie del metal para formar una capa oscura que minimiza el reflejo de la luz, mejora la lubricidad de contacto y aporta una resistencia moderada a la corrosión sin alterar las dimensiones de la tolerancia geométrica.
• Cepillado (Brushed): Proceso de acabado mecánico donde la chapa se trata con bandas abrasivas para trazar micro-rayas direccionales uniformes. Aunque se utiliza principalmente con fines estéticos y decorativos en acero inoxidable o aluminio, ayuda a camuflar el desgaste por uso diario.

Recubrimientos avanzados: Pintura en polvo (Powder Coat) y Pintura Líquida

Cuando el componente de chapa se enfrenta a condiciones climáticas severas, roces constantes o requiere una identidad corporativa de color exacta bajo catálogo Pantone, los recubrimientos por pulverización ofrecen la mejor barrera de protección:

• Pintura en Polvo Mate (Powder Coat – Matt): Es uno de los recubrimientos industriales más duraderos. La pintura en polvo electrostática se aplica en seco sobre la chapa y luego se introduce en un horno de curado a alta temperatura para fundirla. El resultado es una capa gruesa, resistente a impactos, rayones y rayos UV, con un acabado mate texturizado impecable.
• Pintura Líquida por Aspersión (Spray Painting – Mate y Alto Brillo): Utiliza pistolas de aire comprimido para dispersar pintura líquida en partículas finas sobre la superficie, disponible tanto en acabados mate como en alto brillo (High Gloss). Es compatible con aluminio, titanio y plásticos, adaptándose a cualquier código de color Pantone y ofreciendo un acabado liso y estético superior para componentes externos visibles.

Prototipado rápido y flexibilidad en 4 días con JUSTWAY

¿Necesitas convertir una idea en un prototipo funcional en pocos días? Descubre cómo JUSTWAY puede ayudarte a acelerar el desarrollo de tus proyectos con fabricación industrial de chapa metálica rápida, flexible y adaptada a tus necesidades.

En el desarrollo de nuevos productos, la velocidad y la capacidad de adaptación suelen marcar la diferencia entre una idea que avanza y un proyecto que se retrasa. El servicio de fabricación industrial de chapa metálica de JUSTWAY permite acelerar el proceso de desarrollo gracias a un enfoque orientado al prototipado rápido y a ciclos de producción flexibles, reduciendo significativamente los tiempos entre el diseño y la obtención de piezas funcionales.

¿Buscas una forma rápida y económica de fabricar prototipos metálicos de alta calidad? Con JUSTWAY puedes acceder a servicios de fabricación industrial de chapa metálica con entrega ágil, precisión profesional y soporte para producción en serie, ahora con una promoción exclusiva desde solo 9 USD.

Explora las soluciones de JUSTWAY y optimiza tu proceso de prototipado y producción con un servicio pensado para desarrolladores, ingenieros y fabricantes.

La plataforma destaca por ofrecer capacidades de fabricación rápida y gestión digital del proceso, orientadas tanto a prototipos como a producción escalable. Lleva tu proyecto del diseño a la realidad con mayor rapidez.

Los mejores beneficios

Al centralizar todo el flujo de trabajo en una infraestructura digital avanzada, JUSTWAY aporta beneficios clave que optimizan el ciclo de desarrollo de cualquier ingeniería:

• Tiempos de entrega récord (4 días): La velocidad es la mayor fortaleza de la plataforma. JUSTWAY es capaz de fabricar y despachar entre 1 y más de 50 prototipos funcionales de chapa en tan solo 4 días, permitiendo a los equipos de diseño realizar pruebas de ajuste, validaciones de ensamble y ensayos de resistencia mecánica sin congelar los plazos del proyecto.
• Flexibilidad total en volumen (Series Cortas): A diferencia de los proveedores tradicionales que exigen volúmenes de producción masivos para amortizar la puesta a punto de las máquinas, JUSTWAY elimina los mínimos de compra. Puedes solicitar desde una única pieza única para validación hasta series reducidas de producción, adaptándose perfectamente a tus fases de desarrollo y presupuestos.

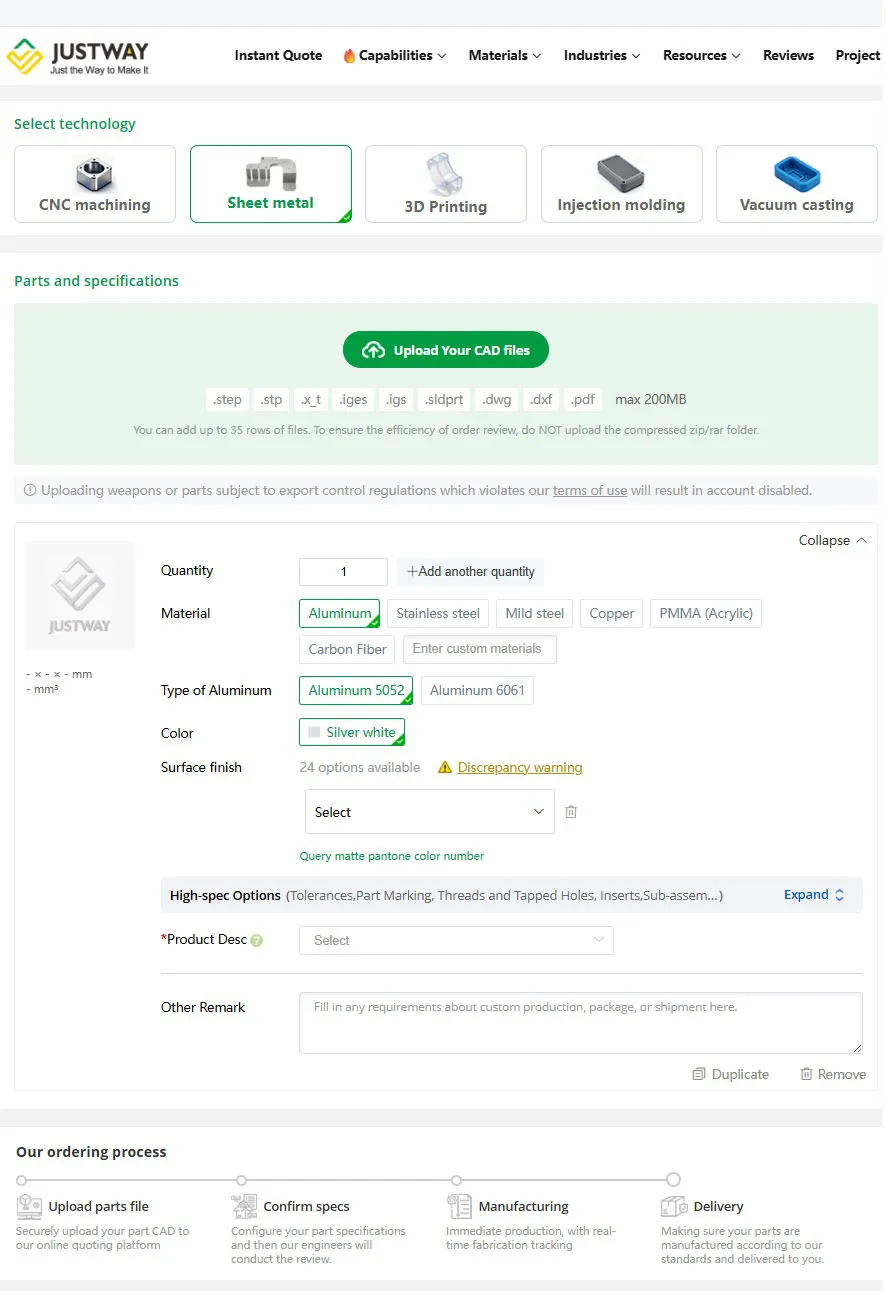

• Análisis DFM Automatizado: Al cargar tus planos CAD en la plataforma, su motor de software analiza de forma inteligente la fabricabilidad del diseño (Design for Manufacturing). El sistema detecta automáticamente si los radios de plegado son viables para el espesor de la chapa elegida o si las perforaciones láser están demasiado cerca de una línea de doblez, evitando errores críticos antes de que el metal sea cortado.
• Versatilidad Estructural Absoluta: Tanto si tu proyecto requiere soportes internos a medida, chasis de alta resistencia, carcasas para electrónica con blindaje electromagnético o componentes complejos con geometrías intrincadas, la flota de maquinaria CNC de la plataforma cubre todo el espectro de conformado industrial.
• Cumplimiento de Propiedades Físicas: Trabajando con las diversas aleaciones de aluminio, aceros inoxidables, aceros al carbono y metales rojos descritos anteriormente, JUSTWAY garantiza que cada pieza cumpla rigurosamente con los requisitos de resistencia mecánica, conductividad térmica, aislamiento o protección anticorrosiva que exigen los planos técnicos.

La fabricación de chapa metálica también aporta una gran flexibilidad para trabajar con diferentes geometrías y aplicaciones. Carcasas electrónicas, gabinetes industriales, soportes estructurales, paneles personalizados o componentes mecánicos pueden producirse mediante procesos como corte láser, doblado y acabados posteriores, adaptándose a los requisitos específicos de cada proyecto.

Durante las primeras fases de desarrollo es común realizar múltiples ajustes: modificar dimensiones, reforzar zonas críticas o adaptar diseños para optimizar el ensamblaje. Un proceso ágil de prototipado rápido permite implementar cambios entre versiones sin las limitaciones que suelen aparecer en sistemas de fabricación más rígidos.

No esperes más!

Convierte tus diseños en piezas reales con la velocidad y precisión de JUSTWAY. Aprovecha la promoción especial de fabricación de chapa metálica industrial desde 9 USD (antes 25 USD) y accede a prototipado rápido, acabados profesionales y producción flexible para proyectos de cualquier escala.

Delegar la fabricación de chapa metálica en un partner tecnológico como JUSTWAY permite a las empresas de ingeniería externalizar la complejidad operativa de la planta, asegurando la máxima calidad industrial en tiempos récord.
