La configuración de las capas superiores e inferiores en la impresión 3D es esencial para obtener una pieza de alta calidad. En este artículo, te explicaré cómo configurar adecuadamente estas capas para mejorar la calidad de tus impresiones.

Capas de la superficie superior del forro

Las “capas de la superficie superior del forro” se refieren al número de capas en el nivel superior del forro.

Si utilizas la extrusión múltiple, se recomienda usar 2 o 3 capas para mejorar la calidad.

Recomendación: Si no tienes extrusión multiple desactiva esta opción.

Grosor superior / inferior

El grosor superior/inferior se refiere al grosor en milímetros de las capas superiores e inferiores.

Este valor, dividido con la altura de capa dará como resultado la cantidad de capas superiores/inferiores.

Por ejemplo un grosor superior/inferior de 0.8 mm dividido una altura de capa de 0.2 mm dará como resultado un total de 4 capas superiores/inferiores.

Un valor alto asegura que los espacios en las capas superiores e inferiores estén bien cerrados, pero también puede aumentar los tiempos de impresión y la cantidad de filamento necesaria.

Sirve para configurar el grosor en milímetros de las capas superiores e inferiores.

Capas superiores e inferiores en Cura — Imagen: Ejemplo de grosor superior de 0.2mm; **1 capa no es suficiente para cerrar el techo de la Impresión**.

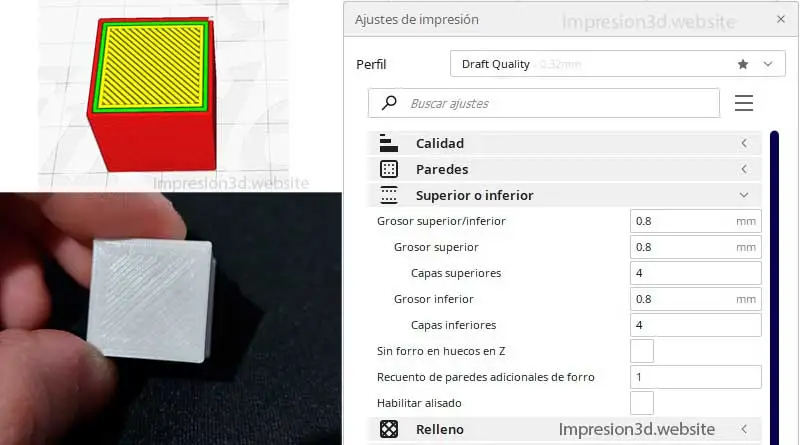

Imagen: Ejemplo de grosor superior de 0.8mm; **4 capas son suficientes para cerrar el techo de la Impresión**.

Es recomendable utilizar el múltiplo de la altura de capa elegida para el grosor superior/inferior. Por ejemplo, si la altura de capa es de 0,2 mm, es mejor utilizar un grosor de 0,8 mm en lugar de 0,7 mm.

Recomendación: No te preocupes tanto por los milímetros superiores o inferiores. Solo elige cuantas capas quieres arriba, abajo y listo.

Grosor superior o inferior ( por separado )

También se puede configurar el grosor de las capas superiores e inferiores por separado.

Esto es útil para la parte superior, ya que seguramente se necesiten varias capas para cerrar de forma correcta y prevenir que se formen huecos.

Número de capas superior / inferior

En lugar de establecer la altura en milímetros se puede establecer en número de capas y la altura en milímetros se calculará automáticamente.

Por ejemplo: Número de capas superiores 4 * altura de capa de 0,32 mm = espesor de capa superior de 1,28 mm.

Capas superiores e inferiores — Imagen: Cubos impresos con 1, 2, 3 y 4 capas superiores con un relleno del 20%

Recomendación: Utiliza un mínimo de 4 capas.

Patrón superior / inferior

Cura permite elegir el patrón de impresión para las capas superiores e inferiores.

Los patrones de impresión disponibles son:

Patrón Concéntrico: se imprime desde afuera hacia adentro.

Imagen: Cubo con patrón superior Concéntrico

Líneas: Patrón impreso en diagonal.

Zig-zag: En diagonal pero conectando en su propias paredes.

Patrón inferior de la capa inicial

Patrón inferior Se refiere al patrón de la primera capa, ya que se puede elegir por separado. Usa esta función para imprimir con líneas inferiores distintas a las superiores.

Direcciones de la línea superior / inferior

Se refiere a cambiar la dirección en la que se imprimen las líneas de las capas superiores e inferiores.

Normalmente se imprimen en una dirección diagonal. Cambiar la dirección de las líneas puede tener un impacto visual en las capas externas.

Se puede experimentar con distintos números que serían los equivalentes a los grados de inclinación de las líneas.

Puedes cambiar la dirección de la línea ingresando por ejemplo: [90,0] grados esto crearía una dirección horizontal/vertical.

Imagen: Se puede modificar la dirección de las líneas diagonales por unas horizontales, con un valor de [90,0] grados

Sin forro en huecos en Z

Esta opción sirve para arreglar los pequeños espacios entre las capas en la dirección Z.

Habilitar esta opción garantizará que las capas se peguen al imprimir un relleno entre la parte inferior y superior de un espacio vacio. Al desactivar esta opción imprimirás las partes inferiores y superiores como corresponden en el modelo.

Recuento de paredes adicionales de forro

Es posible agregar paredes adicionales solamente para las capas superiores e inferiores.

Esto reemplaza las partes más externas con un número de líneas concéntricas. Una o dos líneas mejoran los techos y garantizan que sean más resistentes, con una superficie más lisa.

Imagen: Ejemplo de Cubo configurado en Cura con 4 paredes adicionales

Habilitar alisado

Al finalizar la impresión, la boquilla se desplaza caliente sobre la última capa, dejando una superficie lisa.

Es posible cambiar la configuración para obtener el resultado de superficie deseado, eligiendo entre:

Planchar solo la capa superior: aplica el planchado solamente a la última capa impresa.
Patrón de alisado: elige el patrón de planchado.
Espaciado de líneas del alisado: Configura el espacio entre una línea y la otra.
Flujo de alisado: representa una cantidad de material extruido durante el alisado, dejar la tobera llena puede rellenar algunas grietas de la superficie.
Inserción de alisado: distancia que se debe mantener desde el borde del modelo ya que si se alisa hasta el borde puede quedar un borde irregular.
Velocidad, aceleración e impulso de alisado: la velocidad del alisado se puede cambiar para ajustar el proceso.
