Forro difuso en Cura – Agrega textura a tus modelos!

Este sitio se mantiene con el apoyo de los lectores y recibiremos comisiones si compras productos desde nuestros enlaces, sin ningún tipo de costo para tí. Más información.

La función Forro difuso (Fuzzy Skin en inglés) es una opción oculta en los ajustes experimentales de Cura, al activarlo la boquilla de la impresora 3D se moverá de forma aleatoria al imprimir la pared exterior, de forma que esta tendrá un aspecto desigual y rugoso, dejando una especie de «textura» en la pared exterior del modelo.

Esta opción se puede encontrar en Cura bajo los ajustes experimentales con el nombre «Forro difuso», donde se podrá marcar la casilla que la activa.

Skin o Forro hace alusión a la «piel» del modelo que es la pared exterior y es la pared visible.

Para qué sirve

La función de Forro difuso sirve para crear texturas en las paredes de los modelos impresos en 3D, esto puede ofrecer algunas ventajas para aquellos modelos que necesiten tener «un buen agarre» o necesiten de tener algún tipo de fricción.

Para otros modelos, como la oveja que voy a imprimir por ejemplo, puede dar un acabado un poco más realista, y visualmente más lindo que si no lo tuviera.

Como funciona

Al activar la opción «Forro difuso», Cura ordena a la impresora que produzca un movimiento errático, de entrar y salir sobre la pared externa del modelo.

Es decir, que la boquilla va a imprimir bien los soportes, el relleno y todas las paredes internas, pero cuando le toque imprimir la pared externa se producirá este movimiento errático.

La configuración se producirá solamente en las paredes externas, y no en las superficies inferiores o superiores.

Este tipo de movimiento «extra» que hace la boquilla no le agrega un tiempo significativo a la impresión.

Video en YouTube: Andrew Sink (Activar subtítulos en Español)

Como activar la Función Fuzzy Skin o Forro difuso en Cura.

En los ajustes avanzados de impresión de Cura dirígete a la sección experimental, y activa las opciones de «forro difuso»

Luego imprime un cubo de 20×20 con los parámetros predeterminados.

Con base en tus resultados comienza a experimentar con los ajustes mencionados más abajo.

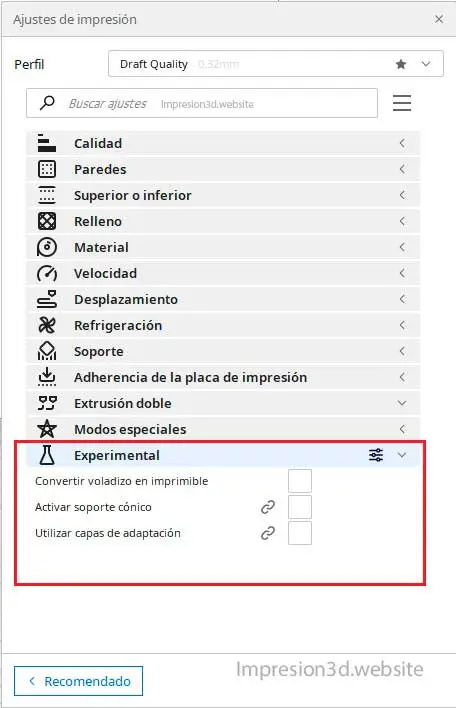

  • En los de Ajustes de impresión dirígete a la sección Experimental

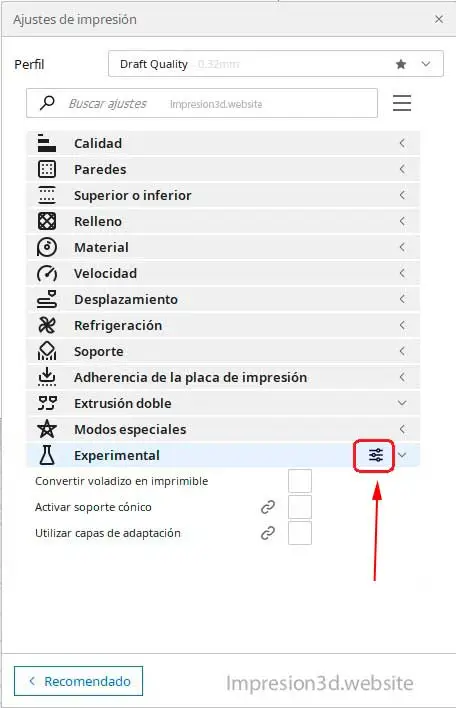

  • Haz Clic en el recuadro de configuración que está arriba a la derecha

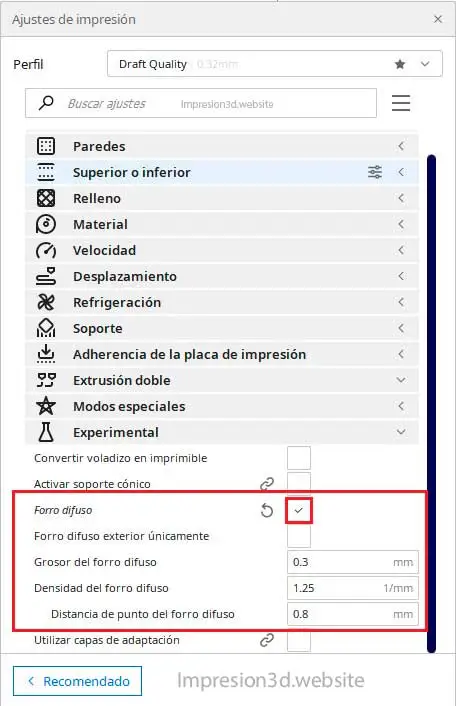

En la sección Experimental marca las siguientes opciones:

  1. Forro difuso
  2. Forro difuso exterior únicamente
  3. Grosor del forro difuso
  4. densidad del forro difuso
  5. Distancia del punto del forro difuso
forro-difuso-cura-fuzzy-skin
  • Cierra la ventana de configuración de cura.
  • Activa la casilla «Forro difuso» y coloca los parámetros.

Como configurar los parámetros

Una vez que has activado todas las opciones del Forro difuso, debes configurar los mejores parámetros para obtener los mejores resultados.

Mira lo que significa cada opción:

  • Forro Difuso: Esta configuración es la que habilita la función y se hace marcando la casilla. Después de marcarla te aparecerán las otras configuraciones mencionadas.
  • Forro difuso exterior únicamente: La función solo aplica para los contornos exteriores y no dentro de los orificios.
  • Grosor del forro difuso: Es el ancho dentro del cual se fluctúan los movimientos.
  • Densidad del forro difuso: Controla la densidad media de los puntos en los que se producen las fluctuaciones. Una densidad baja va a producir una reducción en la resolución.
  • Distancia del punto del forro difuso: Es la distancia media entre los puntos aleatorios. Este valor debe ser mayor que la mitad del grosor del forro difuso.

Antes de cambiar cualquier parámetro te recomendaría que hagas una pequeña impresión de prueba, con la configuración predeterminada por cura. Para que veas como funciona y puedas sacar conclusiones de lo que necesitas.

Además algo que debes tener en cuenta son la cantidad de paredes que va a necesitar tu modelo, en base al espesor que elijas, ya que el grosor de paredes debe ser mayor que el grosor del forro difuso.

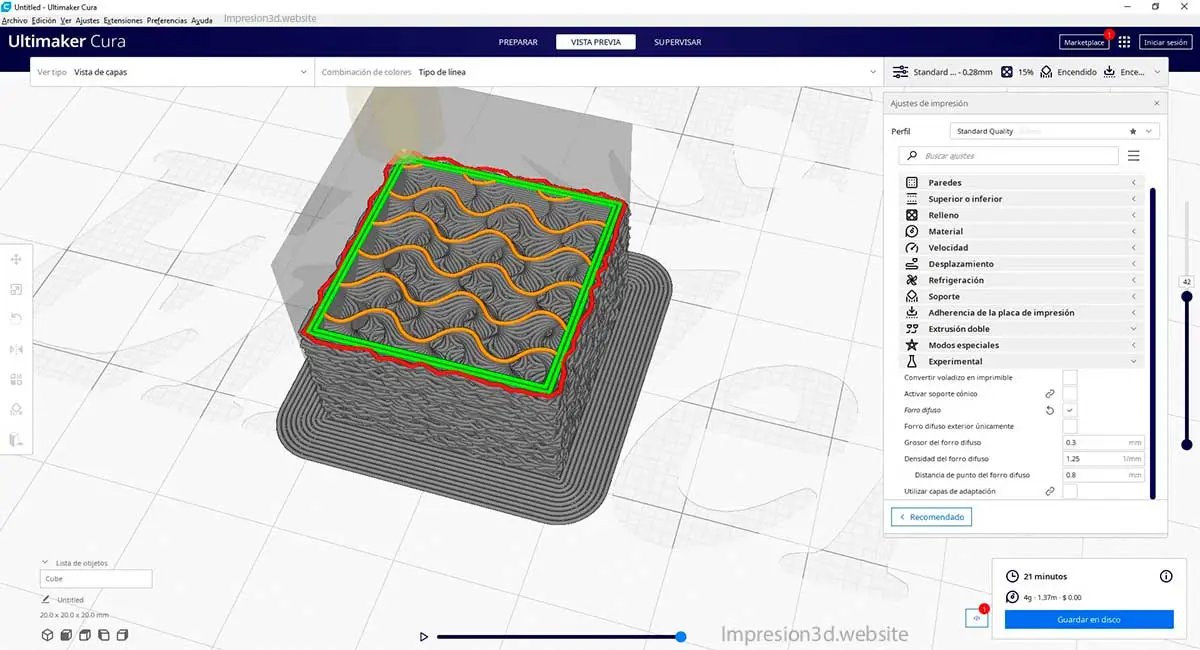

Mi primera prueba fue un cubo de 20 x 20 mm con la configuración predeterminada y estos fueron los resultados.

  • Grosor del forro difuso: 0.3
  • Densidad del forro difuso: 1.25
  • Distancia de punto del forro difuso: 0.8
cubo-con-forro-difuso-en-cura

Esto se hizo con una cantidad de 3 paredes, ya que la pared externa no se imprime normal, sino de forma errática.

Si lo que quieres es que la «textura» sea mayor, o más densa seguramente vas a tener que usar más paredes.

Ejemplo de Forro disfuso

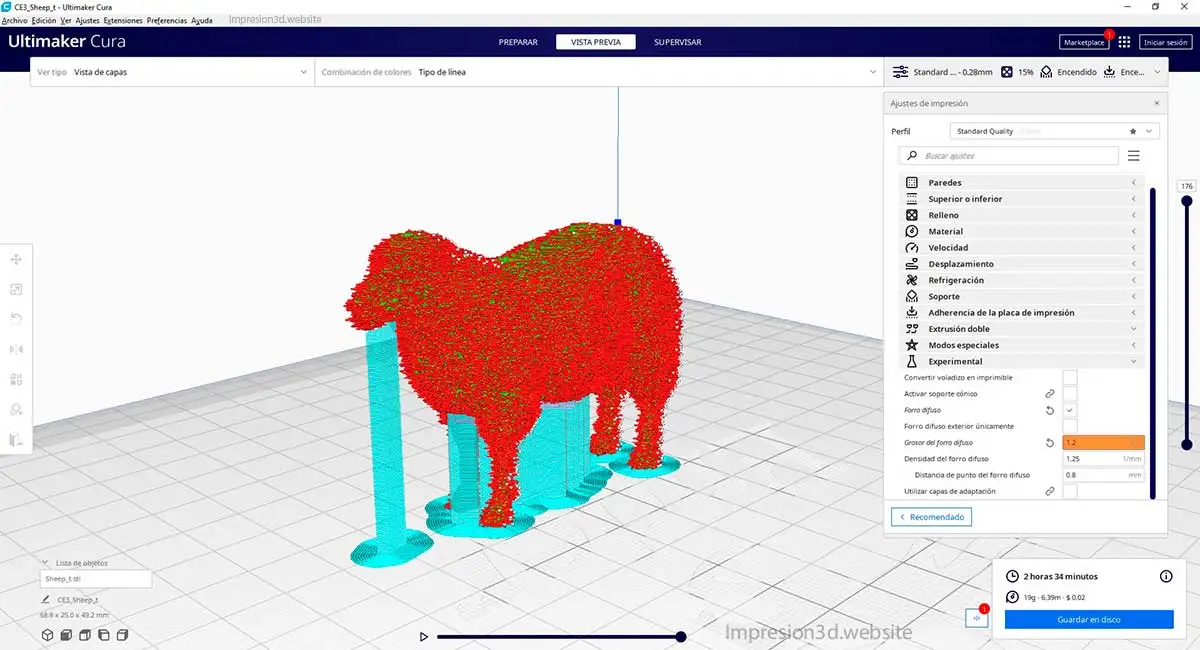

En próximo ejemplo voy a imprimir una oveja y voy a usar la función de forro difuso para que tenga mucho «pelo».

Para lograr esto voy a usar un mínimo de 4 paredes y un grosor de 1.2

Los parámetros para este modelo quedarían de la siguiente forma:

  • Altura de capa: 0.28 mm
  • Recuento de líneas de pared: 4 paredes
  • Soporte: con voladizo al 75%
  • Grosor del forro difuso: 1.2

El resultado queda a la vista, es una terminación distinta, una alternativa que quizás no sabías que tenías, especialmente para imprimir figuras de animales, o hacer macetas con una terminación distinta y más llamativa.

oveja-con-fuzzy-skin

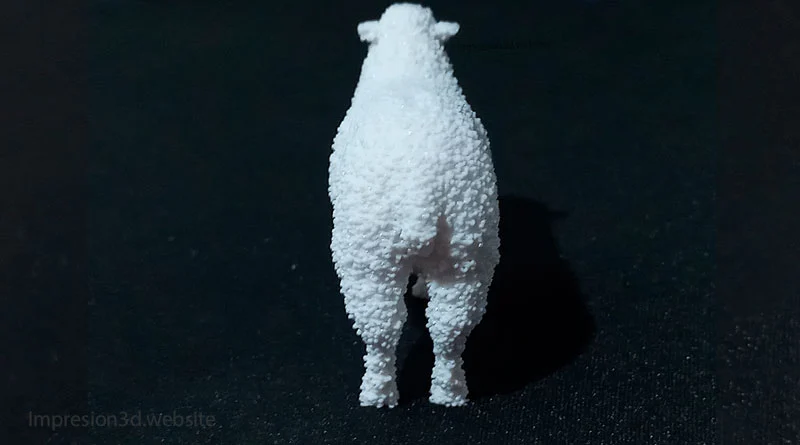

Oveja impresa con forro difuso
forro-difuso-en-oveja

Espero te haya gustado la función de Forro difuso de Cura y ahora que la conoces puedas hacer tus propias pruebas.
