Como imprimir un código QR en 3D

Este sitio se mantiene con el apoyo de los lectores y recibiremos comisiones si compras productos desde nuestros enlaces, sin ningún tipo de costo para tí. Más información.

Para imprimir un código QR en 3D necesitas usar una aplicación en línea como la de Tinkercad de Autodesk.

En el menú de formas básicas elige la opción “generadores de formas” y en la lupa de la derecha escribe “QR” luego elige la forma QR y posiciónala sobre el plano de trabajo. Edita los datos del Código QR 3D con los tuyos y luego exporta el archivo STL a tu ordenador.

Usos de un código QR

Los códigos QR tienen múltiples usos en la actualidad como por ejemplo:

• Hacer o aceptar pagos vía online.
• Atraer clientes a tu sitio web.
• Usar menús virtuales en restaurantes.
• Autenticar compras hechas online, como las entradas de cine por ejemplo.

Y hay muchos usos que son prácticos y rápidos y solucionan de forma fácil el acceso a la información con tan solo escanear un código. (Si quieres saber que son y para qué sirven los códigos QR te dejo un link externo Aquí.)

Normalmente los códigos QR se imprimen en papel, pero los papeles se pueden romper o perder.

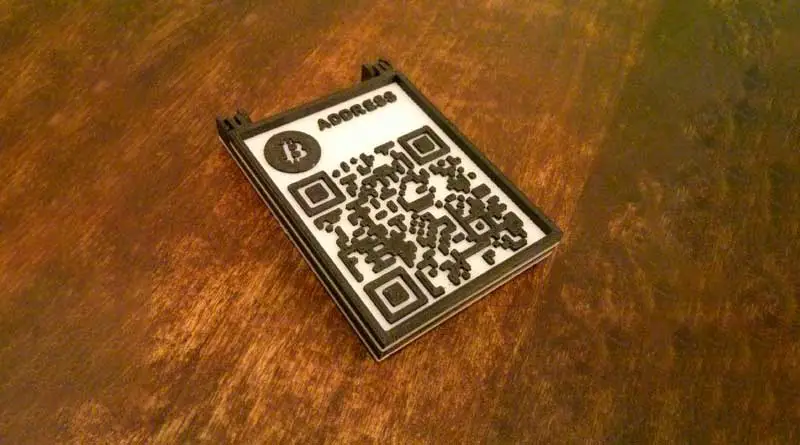

Si tienes una impresora 3D puedes imprimir un código QR en 3D y lograr que sea más durable.

Porque imprimir un código QR en 3D

Porque puedes diferenciarte de los demás haciendo algo distinto y divertido.

Con una impresora 3D puedes hacer:

• Llaveros con un QR impreso en 3D para promocionar tu sitio web
• Una tarjeta de presentación
• Guardar claves de Wifi
• Guardar contraseñas importantes que no quieras perder

Y porque además da una apariencia más profesional.

Como imprimir un código QR en 3D

Inicia sesión en Tinkercad usando tu cuenta, si no tienes puedes iniciar sesión con tu cuenta de Google. Tinkercad es gratis.

Puedes ver como lo hago con imágenes desde esta publicación: Como hacer llaveros con nombres en 3D

Veamos un paso a paso desde Tinkercad:

Como hacer un código QR en Tinkercad

1. Desde el plano de trabajo dirígete hacia el menú de “formas básicas” y haz clic para que se desplieguen las opciones.

2. En la ventana que se despliega debes elegir la opción “Generadores de formas”

3. Ahora haz clic en la lupa que está a la derecha y escribe “QR”

4. En esta ventana van a aparecer varias opciones, tienes que hacer clic en el código QR.

Ahora vuelve a hacer clic en el plano de trabajo y verás como aparece el código QR.

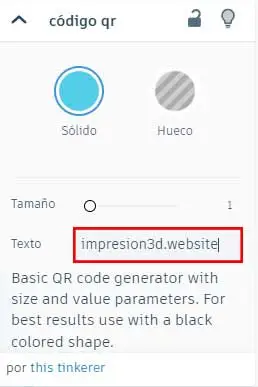

5. Ahora es el momento para configurar el código QR con el texto que quieras promocionar, puede ser un link a una pagina web o puede ser una contraseña o cualquier dato informativo que consideres importante.

En mi caso voy a poner la dirección de mi sitio web: impresion3d.website

6. En este punto vas a ponerle las medidas del ancho y el alto al código. En mi caso le voy a poner unas medidas de 50 x 50 mm por 2 mm de alto.

Para modificar el tamaño solo haz clic en el codigo QR y luego en cualquiera de los 5 cuadrados blancos.

7. Ya tienes el codigo QR, ahora necesitas una base. Para eso vas a ir de nuevo a la opción “Formas básicas” como estaba al principio.

Haz clic en la forma “cubo” y luego en el plano de trabajo.

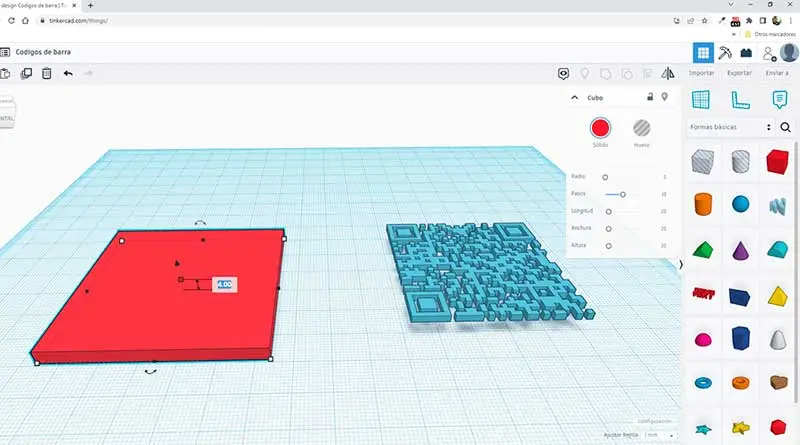

8. Cuando ya tengas el Cubo en el plano de trabajo vas a modificarle las medidas para que sea un poco más grande que el código QR.

En mi caso para el ejemplo voy a ponerle 60 x 60 mm de ancho.

8. En la altura voy a ponerle unos 4 mm para que la base tenga rigidez.

Ahora voy a hacer clic en el código QR y luego voy a levantarlo del plano de trabajo unos 4 mm que es la misma altura de la base.

Para hacer esto necesitas hacer clic en el triángulo negro y subir hasta 4 mm sin soltar el botón del mouse.

9. Cuando ya tengas hecho el punto anterior vas a seleccionar todo y vas a usar la herramienta “Alinear” que está arriba a la derecha como se ve en la imagen.

Luego de que se marquen los puntos negros vas a hacer clic en los centros como se ve en la imagen.

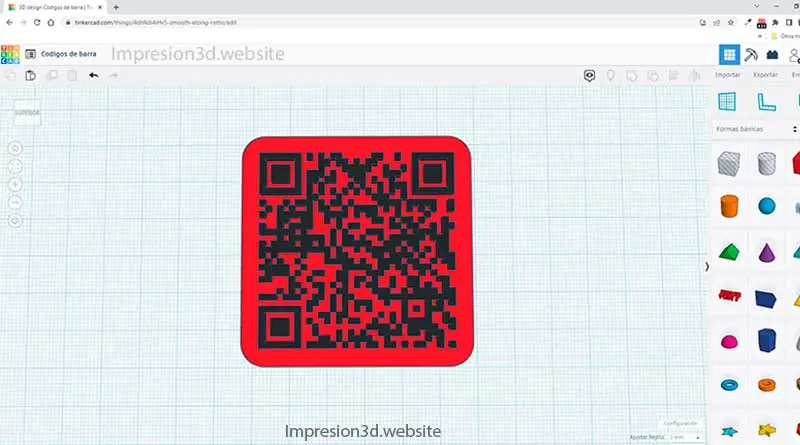

10. Si ha salido todo bien vas a ver que el código QR y la base han quedado alineadas en sus centros.

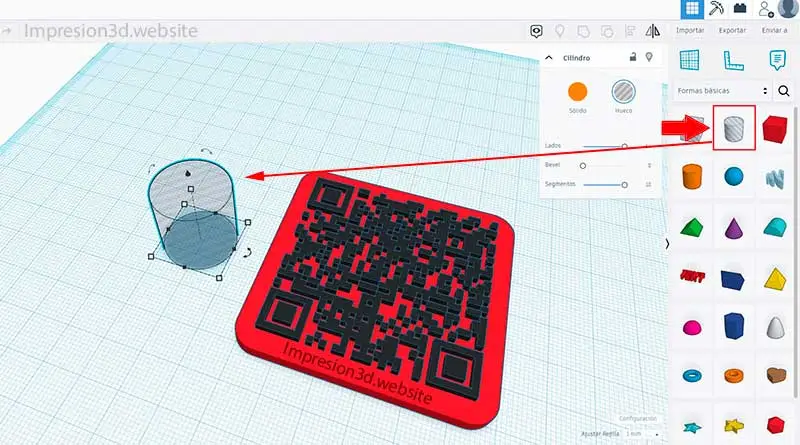

11. Ahora necesitas hacer el agujero para el llavero, para eso elige el cilindro transparente que está en “formas básicas” y depositalo en el plano de trabajo como lo has hecho antes con los otros objetos.

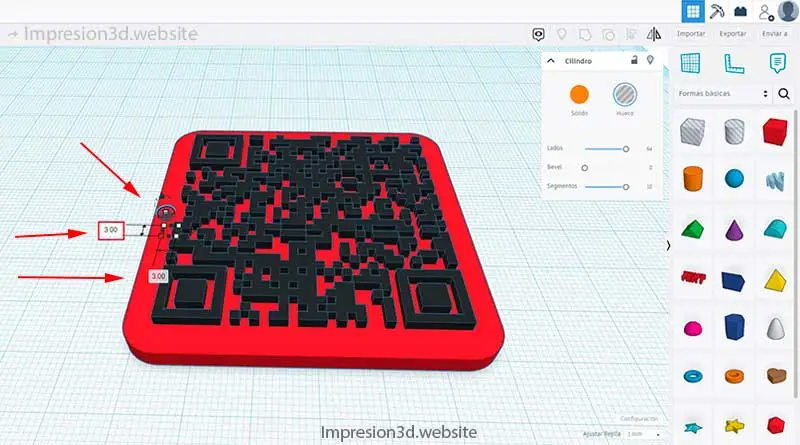

12. Modifica los lados del cilindro. Haz clic en los cuadrados blancos y elige el tamaño, en mi caso voy a poner 3 x 3 mm.

Ahora mueve el cilindro y ubícalo donde quieras poner la argolla del llavero. Yo lo voy a poner en el medio.

13. En este punto debes “Agrupar” todas las formas para que se conviertan en una sola.

Selecciona todo y luego haz clic en la herramienta “Agrupar” que está arriba a la derecha como se ve en la imagen.

14. Después de haber agrupado todo (y si está todo bien) puedes exportar el archivo STL desde Tinkercad hacia tu disco duro.

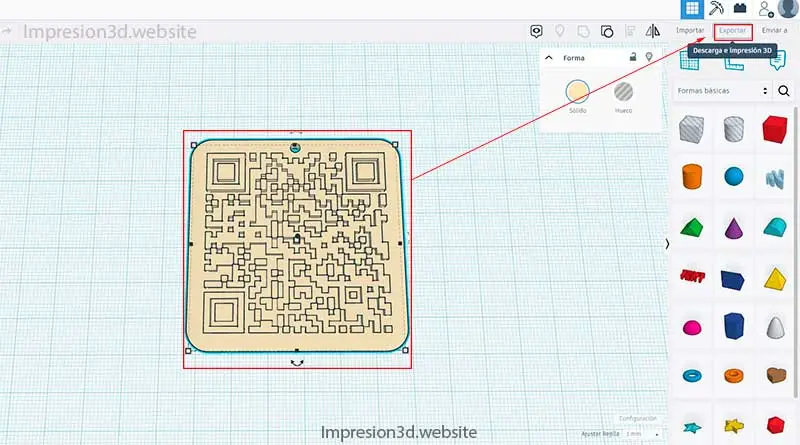

Selecciona todo y haz clic en “Exportar” como se ve en la imagen.

15. En la próxima ventana elige la opción “STL” que será el formato adecuado para usar con cualquier Slicer, en mi caso Cura.

Imprime el código QR en 3D

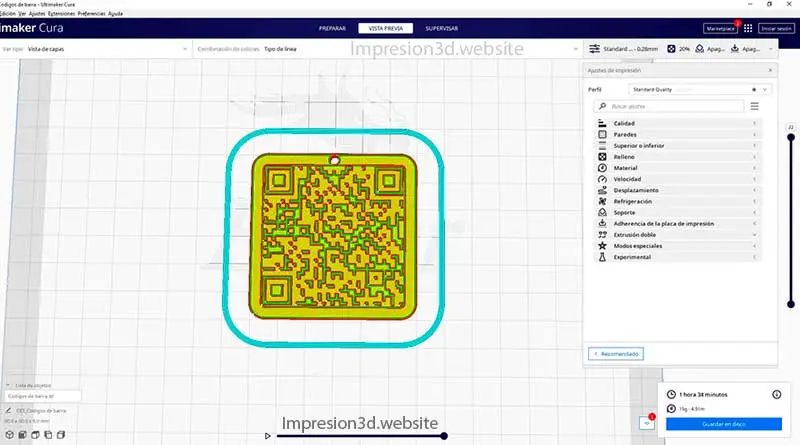

Ya tienes tu código QR en un archivo STL, ahora ábrelo en tu Slicer favorito.

Usa una velocidad de no más de 50 mm/s, ya que la parte del código QR se tiene que imprimir bien para que pueda ser leído por el lector.

Fuera de eso puedes usar tus ajustes preferidos.

En este punto también tienes que elegir si imprimir tu código QR en un color blanco (y después pintar la parte del código con un marcador negro); o si vas a imprimir usando dos colores.

Si tienes una impresora 3D con extrusión múltiple no debería ser un problema, pero si quieres imprimir varios colores con un solo extrusor entonces vas a tener que crear una “secuencia de comandos“ en Cura para pausar la impresión en el momento que se debe cambiar el filamento.

Te invito a que veas el Post: Como imprimir en dos colores con un solo extrusor un artículo que puede ayudarte a imprimir varios colores con un solo extrusor.

En mi caso voy a usar dos filamentos de distintos colores, así que voy a crear una secuencia de comando para que la impresora ender 3 se detenga en la última capa de la base, así puedo cambiar el filamento por uno de color negro para la parte del código QR.

Video del canal: EliasD

Me gusta el video del canal EliasD porque creo que lo explica bastante bien.

Te dejo algunas imágenes, espero te haya gustado la publicación de hoy.
