Como nivelar correctamente la cama de tu impresora 3D

Nivelar cama de impresora 3d

La nivelación de la cama de impresión es uno de los procedimientos más importantes en la impresión 3d. Si la distancia entre la boquilla y la cama de impresión no es la correcta (una distancia muy grande o muy pequeña) el objeto no se adherirá.

No nivelar de forma correcta la cama puede traer fallas y errores como la no adherencia de las piezas, exceso o falta de material, warping y otros problemas que de haber realizado una correcta nivelación, no hubieran sucedido.

Este pequeño tutorial tiene como intención solucionar de forma definitiva todas las dudas sobre como nivelar correctamente la cama de tu impresora 3D.

Como nivelar cama impresora 3D

Para el proceso de nivelación manual, se recomieda calentar la boquilla y la cama de impresión a una temperatura adecuada a través del menú de la impresora 3D (boquilla: 200°C cama: 60°C)

Se recomienda hacer la nivelación en caliente ya que los materiales se expanden bajo la influencia del calor y de no hacerlo se obtendrian resultados diferentes.

También recomiendo, hasta ya tener una primera nivelación exitosa, remover el filamento que tengas colocado, dado que puede entorpecer el proceso.

No lo retraigas manualmente porque puedes quemar el tubo bowden, quita el filamento y después lo vuelves a colocar

Paso N° 1: Limpiar la base.

Dado que realizarás una impresión en el transcurso del tutorial no puede haber restos de plásticos o pegamentos adherentes.

Deberás limpiar la cama de impresión con agua y/o alcohol.

Usa una servilleta de papel o algun trapo limpio para limpiar cualquier suciedad.

Una base limpia y libre de suciedades será el primer paso para lograr una correcta nivelación.

limpiar cama caliente
limpiar cama caliente

Paso N° 2: Limpiar la boquilla del Hotend.

La boquilla debe quedar limpia, libre de cualquier excedente de plástico, ya que puede entorpecer la nivelación de la cama y arrojar resultados erroneos.

Esto lo podrás hacer con cualquier herramienta, solo debes tener cuidado de no quemarte.

Para realizar la nivelación deberás remover cualquier resto de plástico que se encuentre en la boquilla.

Calienta la boquilla a 200°C y quita el filamento alimentado en el sistema de extrusión.

Luego quita cualquier excedente de plástico que rezuma por la boquilla.

Limpiar Nozzle boquilla caliente
Limpiar nozzle boquilla caliente

Paso N° 3: Descargar Archivos (ender3 – ender 3 Pro).

Para impresoras 3d Ender 3 y Ender 3 Pro, se pueden utilizar unos archivos G-code que enviarán de forma automática el extrusor a las 4 esquinas de la cama caliente.

Si tu impresora es una ender 3 vas a necesitar estos archivos g-code que ayudarán a dejar la cama bien nivelada.

Estos archivos es para dirigir de forma automática la boquilla a las 4 esquinas y el centro (para impresoras tipo ender 3), donde realizarás los ajustes necesarios con una hoja de papel.

El otro archivo es para imprimir unos cuadrados de muestra, que te ayudarán a realizar correcciones sobre la marcha.

Si tu impresora no es una Ender 3, chequea si el menú de tu impresora no tiene una opción de nivelación automatizada. La mayoría de las impresoras ya debería traer esa opción.

En el caso de no tener esa opción podrás realizar la calibración moviendo el extrusor a las 4 esquinas y al centro de forma MANUAL.

Paso N° 4: Realizar los Ajustes

Con el Hotend caliente, enviarás a imprimir el primero de los archivos (para impresoras ender 3), y cuando la maquina sitúe la boquilla en la primera esquina pasarás el papel por debajo, mientras realizas los ajustes a los tornillos de la base.

El objetivo es acercar (o alejar) la base de la boquilla hasta el punto en el que el papel pueda pasar por debajo de la boquilla pero con una fricción. El papel debe poder pasar y salir pero también debe poder volver a entrar.

Al realizar esta acción ni la base ni el Hotend deben subir y bajar, ya que esto significaría que el carro del Hotend esta flojo o que los resortes de fabrica están cediendo.

Repetirás el proceso en todas las esquinas y en el centro.

Nivelar cama de impresora 3d
Nivelar cama de impresora 3d

Si es la primera vez que lo haces, entonces debes hacerlo 2 veces para asegurarte que la base a quedado correctamente nivelada.

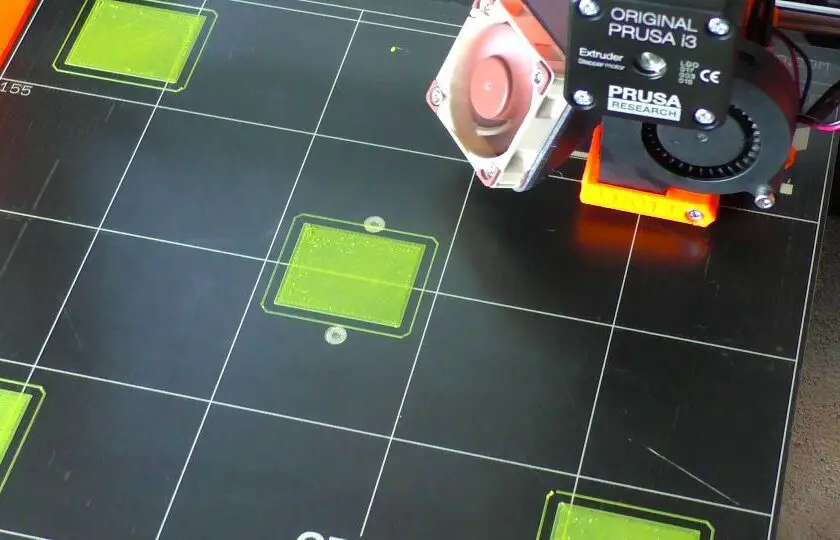

Paso N° 5: Imprimir cuadrados de referencia

Una vez que hayas hecho la primera nivelación con el trozo de papel o los distanciadores milimétricos, pasarás a realizar una segunda parte de la nivelación imprimiendo unos cuadrados de 20 mm x 20 mm.

En esta instancia ya podrás volver a colocar el filamento PLA y usar el archivo cuadrados_20x20.gcode para empezar la impresión.

Con los cuadrados vas a nivelar sobre la marcha, es decir ya realizaste una primera aproximación con el papelito, pero ahora vas a buscar el punto justo para que todas las impresiones tengan una primera capa perfecta.

Tener en cuenta lo siguiente:

  • Si el filamento se transparenta y tiene exceso de filamento saliendo por la boquilla, es porque está muy cerca de la cama. La solución consiste en que antes que termine ajustes las tuercas para alejar la cama de la boquilla.
  • Si el filamento se despega de la cama caliente, o las paredes no se pegan entre si, entonces la boquilla está muy alejada de la cama y habrá que acercarla aflojando los tornillos.
  • Si tienes suerte y el cuadrado se imprimió perfecto, entonces no vas a realizar ningún cambio.

Una vez hecho los ajustes, podrás imprimir nuevamente los cuadrados y observar que todos estén perfectos.

Esto te dará la pauta, de que tu calibración ha sido un éxito.

No se puede nivelar la cama de la impresora

¿Que pasa si no se puede nivelar la cama de la impresora 3d?

Si no puedes nivelar la cama de impresión porque la boquilla no raspa con el papel, o la primera capa no se pega en la cama caliente, o la cama no se aleja de la boquilla es porque hay un problema.

Estos son algunos de los problemas más comunes que no te permiten nivelar la cama de la impresora 3D:

  • La cama no es lo suficiente plana.
  • Alguno o todos los tornillos que fijan la plataforma están flojos o tienen un giro loco.
  • Has cambiado una base gruesa por una mas fina y no la has nivelado lo suficiente.

Algunas de las soluciones pueden ser:

  • Cambia la base por una de vidrio, ya que está mantendra su forma plana.
  • Agrega una tuerca para que el tornillo no gire loco.
  • Si has cambiado la base y en la primera esquina se te acaba el tornillo para seguir girando la rueda, no dejes de nivelarla. Continúa con todas las esquinas, ya veras que en la proxima vuelta la base se acercará mas a la boquilla.

Si te ha gustado este post no dudes en compartirlo. Espero tu mensaje en los comentarios.

Muchas gracias por tu visita.
