¿Que es Litofania 3D?

La litofania 3D es una forma de proyectar una imagen (o fotografía) a través de un medio semi traslucido (preferentemente blanco), utilizando distintos tipos de grosores de para permitir el paso de luz.

Es el cambio de grosor de material el que hace variar la opacidad en el paso de luz, haciendo que las partes con mayor grosor sean más oscuras y las partes más finas sean las más claras. A través de este método se puede formar una imagen de gran nitidez.

Originalmente las Litofanías eran de porcelana, se creaba una imagen en positivo utilizando cera y luego se hacía el paso al material definitivo.

El uso más común de una litofanía era y es decorativo, para crear lámparas. Hoy en día con las impresoras 3D se pueden llevar a otro nivel, creando lámparas más sofisticadas y personalizables.


¿Cómo funciona una litofanía?

Una vez creada la litofanía, es necesario utilizar una luz para producir el efecto que revela la imagen oculta; ya que sin esta no se vería nada más que una lámina color blanca.

Colocar una luz por detrás de la lámina será suficiente para revelar la imagen creada con el Generador de litofanias. La luz puede ser natural, de una vela o de una lámpara eléctrica.


¿Que se necesita para hacer Litofanias 3D?

Para hacer una Litofanía con impresora 3D vas a necesitar:

  1. Un «Generador de Litofanias«, y Una imagen (o fotografía).
  2. Un software laminador como «Cura» o «PrusaSlicer»
  3. Una impresora 3D con filamento blanco.
  4. Imprimir una hoja a color con Paint

1. Generador de Litofanías

Un generador de Litofania 3D es una plataforma o aplicación encargada de transformar una imagen 2D a un archivo STL, listo para descargar y ser interpretado por el Slicer antes de ser enviado a la impresora 3D.

El Generador de Litofanias online procesará la imagen que deseas, para luego elegir los parámetros que determinarán el tamaño, grosor, y tipo de marco necesario para producir la Litofania 3D.

Actualmente hay 2 plataformas muy utilizadas:

  • 3dp.rocks : trabaja creando Litofnías en Blanco y negro.
  • itslitho.com : tiene la capacidad de producir litofanias a color, (imprimiendo una hoja de papel a color).

Para esta publicación voy a utilizar la segunda opción: itslitho.com ya que quiero imprimir una Litofania 3D a color.

La imagen puede ser a color o blanco y negro. Todo depende de lo que quieras imprimir.

2. Software laminador

En esta publicación usaré como ejemplo Cura de Ultimaker, pero puedes elegir el que quieras.

Para poder imprimir en 3d una Litofania deberás colocar unos ajustes de laminado especiales que te los diré más abajo en la publicación.

Software laminador elegido

3. Una impresora 3D

Cualquier impresora 3D puede servir, entiendo que las de resina también aunque nunca lo he probado. En esta publicación voy a poner enfoque en las impresoras FDM, usando una Creality Ender 3 para hacer las litofanias de ejemplo.

Litofania 3D con Impresora Ender 3
Creality Ender 3 (ver precios en Amazon)

Lo importante para tener litofanias de buena calidad con cualquier impresora 3D es usar material blanco y unos ajustes de laminado especiales para obtener la mejor calidad posible.


¿Como hacer litofanias 3D?

Utiliza un generador de Litofanias 3D para procesar tu imagen, luego descarga el archivo stl y ajusta los mejores parámetros en Cura. Una vez listo puedes imprimir la litofanía en tu impresora 3D con un filamento blanco, preferentemente de buena calidad. Si tu litofania es a color, recuerda imprimir la imagen a color con Paint.

Aquí dejo un tutorial siguiendo los 4 pasos de más arriba:

Paso 1: Generador de Litofanías online itslitho.com

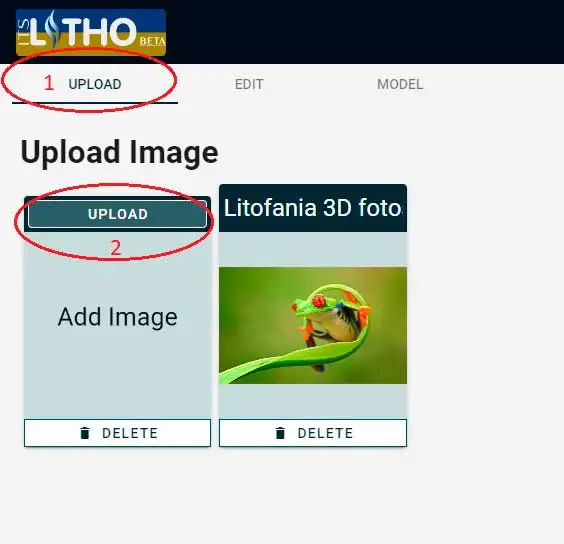

1) Subir la Imagen

Para subir la imagen deberás dirigirte a la pestaña de arriba a la izquierda.

En esta sección la unica opción deberás clicar en «Upload«. Aquí se abrirá la ventana para que elijas el archivo elegido y se cargará en el sitio web.

Subir imagen en la opción: Upload Image

2) Editar la Imagen

En esta opción podrás modificar (si así lo deseas) las opciones de:

2.1) Método de escalado de grises:

  1. Averaging (promediar)
  2. Luminance (luminancia)
  3. Black & White (Blanco y Negro)

2.2) Editor de imágenes:

  1. Brightness (Brillo)
  2. Contrast (Contraste)
  3. Exposure (exposición)
  4. Blur (Difuminar)

2.3) Tranformaciones de imágen:

  1. Rotate (Rotar)
  2. Crop width (Cortar ancho)
  3. Crop height (Cortar alto)
  4. Mirror (Efecto espejo)
  5. Flip (Dar la vuelta)
Litofania-3D-fotos-a-color-con-tu-impresora-3D-itslitho.com-Editar-imagen

Si la imagen que has subido esta bien de tamaño y de colores, no será obligación que cambies nada; lo puedes dejar así. En el caso que lo necesites, puedes hacer los cambios nombrados más arriba; siéntete libre de experimentar.

En mi caso particular la imagen que elegí no necesita ser editada, por lo que voy a dejar los valores como están:

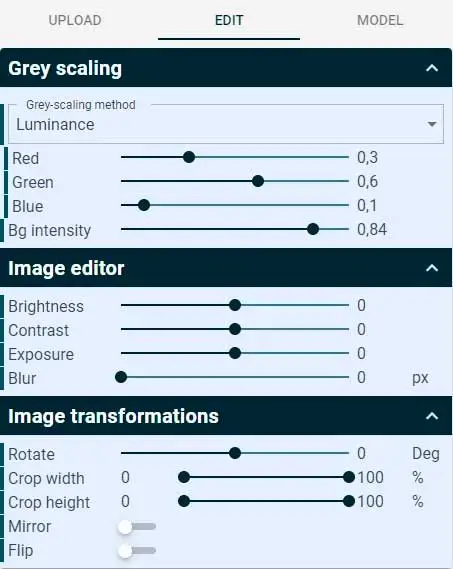

Recuadro de Edición de imagen en: Islitho.com

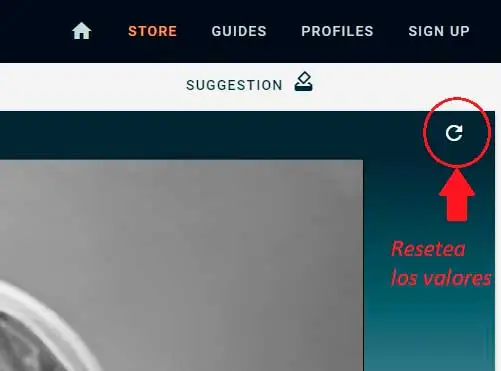

Si haz cometido un error y deseas resetear los valores, puedes hacer clic en la flecha que esta arriba a la derecha. Entonces todos los valores serán reseteados a como estaban antes.

3) Modelar la Litofanía

Una vez que hayas teminado la etapa anterior puedes pasar a la siguiente pestaña «Model» en donde podrás configurar todos los parámetros de tu litofanía antes de imprimirla

Iremos paso a paso, para entender para que sirve cada configuración:

3.1) Shape Options (Opciones de forma)

  1. Plane (Plano)
  2. Cylinder (Clindrico)
  3. Sphere (Esférico)
  4. Arc (Arqueada)
  5. Pumpkin (Calabaza)
  6. Revolve (Tipo Jarrón)
  7. Circle (Circular)
  8. Christmas specials (Especiales de Navidad)
  9. Heart (Corazón)
  10. Hexagon (Exágono)
Litofania-3D-fotos-a-color-con-tu-impresora-3D-itslitho.com-modelar-litofania3d

Estas son todas las formas que existen en el programa y cada una de ellas tendrá su propia configuración, con sus propios parámetros para ser configurados.

En este tutorial sobre litofanía 3D, me voy a enfocar sobre la forma «Arc» ya que deseo imprimir una forma simple a modo educativo, sin complicar tanto las cosas para poder explicarlas bien. Además uno de los secretos para hacer muy buenas litofanías es imprimirlas de forma vertical, para lo que esta forma va a ser de gran ayuda.

Opciónes de Arc:

  • Height (Altura): Aquí deberás elegir la altura que quieres que tenga tu litofanía, el ancho se colocará automaticamente.
  • Angle (Angulo): Esto modifica el ángulo de la curva y lo mide en cantidad de grados. (Yo lo dejaré con los valores predeterminados)
  • Min Thick (espesor Minimo): Dejare los valores predeterminados 0,8mm
  • Max Thick (Espesor Máximo): También, los valores predetermidados 3,2mm
  • Crop (cortar): Te permitirá modificar el ancho Cortando la imagen.
  • Inside (Por dentro): Pondrá la variación de espesores del lado de adentro (lo dejaré desactivado, aún no lo he probado)
Litofania-3D-fotos-a-color-con-tu-impresora-3D-itslitho.com-Shape-options-Arc
Litofania 3D imprimir fotos a color con tu impresora 3D: Opciones de FORMA

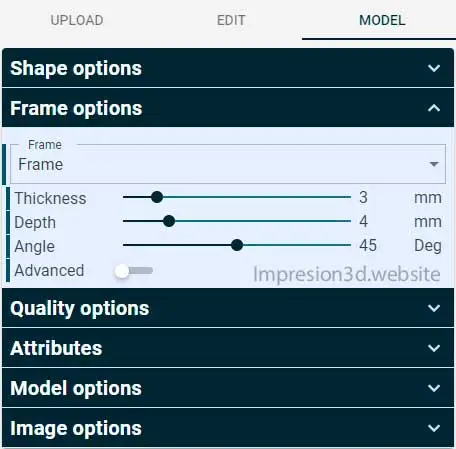

3.2) Frame Options (Opciones del Marco)

  • None (Ninguno): No colocará ningún marco
  • Frame (Marco): Colocará un marco alrededor de la Litofanía
  • Border (Borde): Creará un borde fino alrededor de la Litofanía

Yo elegiré las opciones predeterminadas, dejaré el marco con sus opciones predeterminadas.

Opciones de Marco

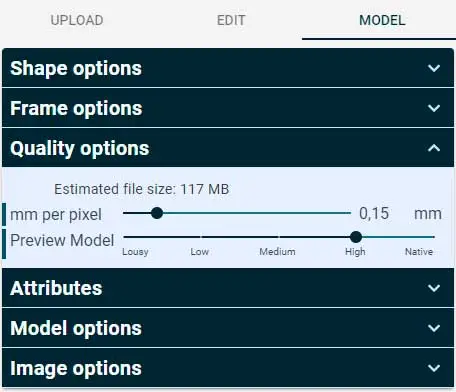

3.3) Quality options (Opciones de Calidad)

  • mm per pixel: 0,15mm Esta opción determinará la calidad, al aumentar los mm por pixel, también lo harán los Megabytes de la imagen (cuidado o el archivo será muy pesado)
  • Preview Model: Nos permite elegir la calidad de previsualización.
Opciones de Calidad

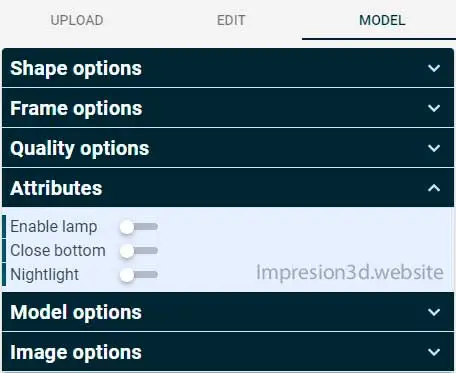

3.4) Attributes (Atributos)

  • Enable lamp: Permite agregar un soporte para lámparas o focos
  • Close bottom: Agrega una base plana
  • Nightlight: Agrega una base con un orificio

Estas opciones son interesantes pero las voy a dejar predeterminadas.

Opciones de lámpara

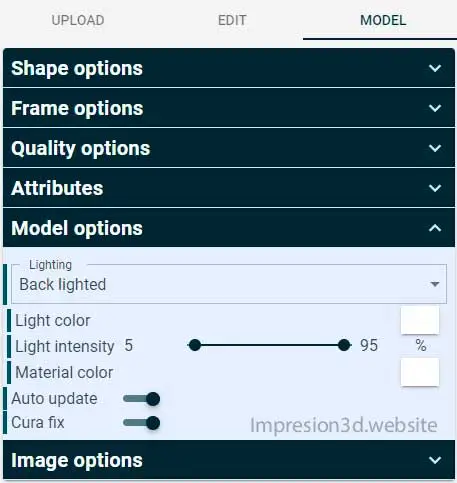

3.5) Model Options (opciones de modelo)

  • No light (sin luz): Muestra la litofania sin iluminar (lamina blanca)
  • Back lighted (Con luz trasera): Muestra el efecto de la Litofania 3D, se puede ver la imagen.
  • Normal gradient (gradientes normales): Muestra la litofania iluminada por delante, con gradientes de colores.

Dejaré también las opciones predeterminadas.

Islitho.com: Model options

3.6) Image options (Opciones de la imagen)

  • Positive image (imagen positiva): Es importante que esta opción siempre esté activada, sinó la imagen será negativa.
  • Flip image (Girar la imagen): Refleja la imagen de forma vertical
  • Mirror image (Imagen en espejo): Refleja la Imagen de forma horizontal
  • Placement Horizontal (Ajuste Horizontal): Mueve la imagen horizontalmente hacia los lados
  • Placement Vertical (Ajuste Vertical): Mueve la imagen verticalmente hacia arriba o abajo.
  • Zoom factor (factor de Zoom): Acerca o aleja la imagen.
Litofania 3D: Opciones de imágenes
Image Options

Aquí tampoco cambiarás nada de no ser necesario, las opciones predeterminadas serán las correctas.

Una vez que hayas terminado con estas configuraciones, podrás descargar las imágenes a color y el archivo STL que será necesario para laminar en Cura.

4) Descarga los archivos de la Litofanía 3D

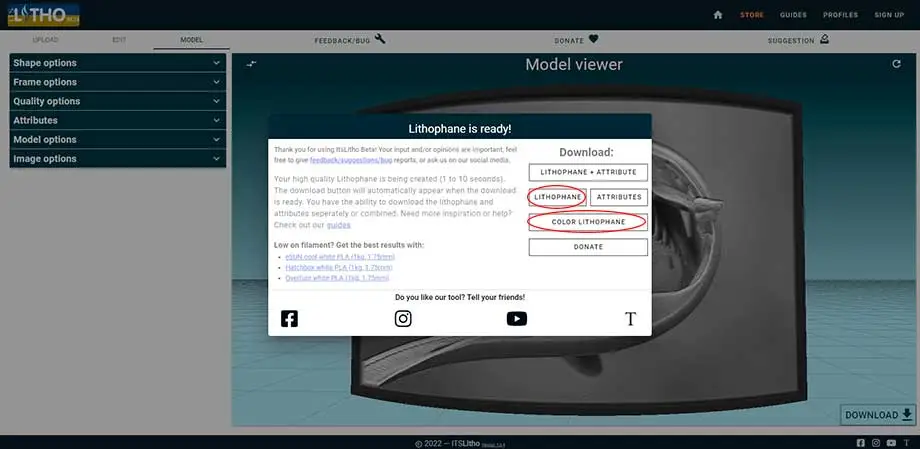

Haz clic en el botón «Download» que esta abajo a la derecha.

Luego Elige las opciones «LITHOPHANE» y «COLOR LITHOPHANE»

Comenzará la descarga los archivos STL y de las imágenes.

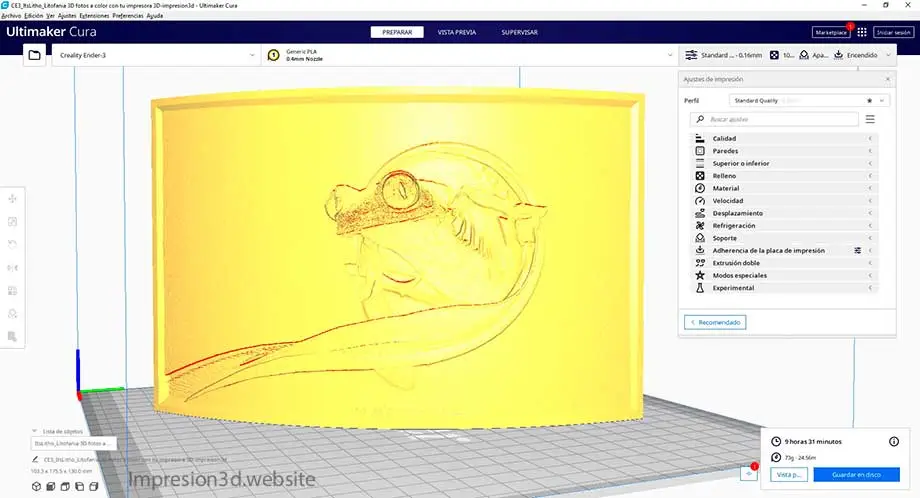

Paso 2: Abrir Stl en Cura y ajustar parámetros

Antes de imprimir la litofania vamos a colocar los mejores ajustes en Cura (o el slicer que utilices), ya que imprimir litofanías requieren de unos ajustes delicados.

Para no hacer tanto problema con los ajustes, voy a dejar un link de descarga con los mejores parámetros, para que directamente bajen mi perfil, y después cada uno lo modifique como quiera.

Algunos parámetros de Cura para imprimir litofanías son:

Calidad

  • Altura de capa: debe estar entre 0.1mm y 0.2mm, ya que una medida superior hará más visibles las líneas de la impresión.
  • Altura de capa inicial: no debe superar los 0.2mm
  • El ancho de línea: será igual que el de la Boquilla (0.4mm)

Paredes

  • Recuento de lineas de pared: 10 (lo mejor será que todas sean paredes.)
  • Posición de costura en Z: Elegir «Posterior Izquierda» para que la costura quede oculta y no desparramada en toda la liofania.
  • Preferencia de esquina de costura: «ocultar costura«

Relleno

  • Densidad de relleno: 100%

Material

  • Temperatura de impresión: 205°C (para PLA)
  • Temperatura de la placa de impresión: 50.0°C (no es obligatorio para PLA)
  • Flujo: 100%

Velocidad

  • Velocidad de impresión: 35.0 mm/s o 40.0 mm/s (van a ser muchas horas, pero es lo más recomendable para obtener buena calidad)
  • Velocidad de pared exterior: 25.0 mm/s
  • Velocidad de capa inicial: Siempre a 20.0 mm/s
  • Velocidad de falda/borde: 20 mm/s

Desplazamiento

  • Habilitar la retracción: si
  • Distancia de retracción: 5.0 mm (o la que siempre uses)
  • Velocidad de retracción: 45.0 mm/s (o la que siempre uses)
  • Modo peinada: «No en el forro«

Refrigeración

  • Activar refrigeración de impresión: si
  • Velocidad del ventilador: 100%

Soporte

  • No es necesario, desactivarlo

Adherencia de la placa de impresión

  • Tipo adherencia de la placa de impresión: «Borde«
  • Recuento de líneas de borde: 10 vueltas serán suficientes.

Una vez que todos tus parámetros esten listos, podrás hacer el segmentado y guardar el archivo G-code en tu tarjeta micro-SD

Paso 3: Imprimir Litofania 3D

Recuerda antes de imprimir:

Si todo sale bien tendrás una litofanía como la de la foto, será de color blanca con las formas de la imagen, pero esta no será visible a menos que la ilumines por detrás.

Litofania-3D-fotos-a-color-con-tu-impresora-3D-impresion3d.website-1200x748

Así quedaría la Litografía iluminada desde atrás, se verá la imagen en blanco y negro.

Litofania-3D-fotos-a-color-con-tu-impresora-3D-impresion3d.website-Blanco-y-negro-1200x748

Para agregarle los colores deberás imprimir imagen que descargaste anteriormente desde la aplicación Paint de Windows

¿Porque desde Paint?

Porque paint te permitirá establecer las configuraciones necesarias para que la imagen se imprima en el tamaño real. Ahora lo veremos a continuación

Paso 4: Imprimir hoja a color desde Paint

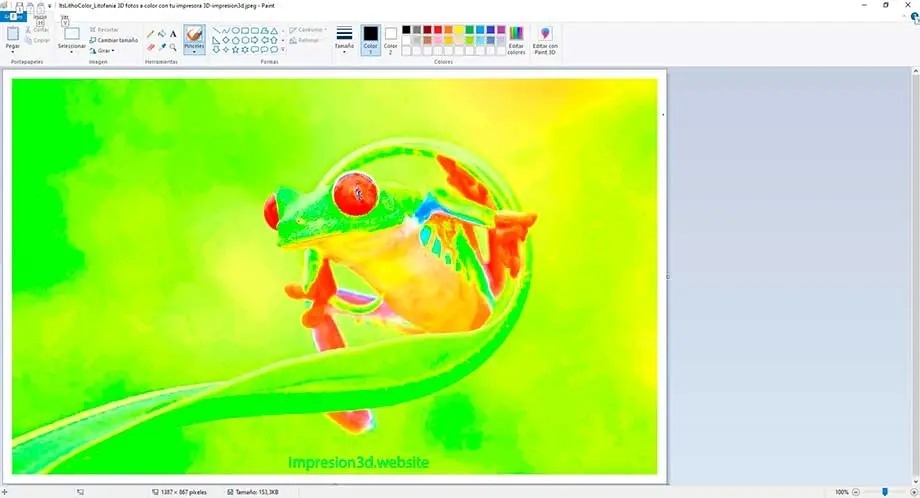

Una vez que hayas abierto la imagen en Paint deberás configurar la Página de impresión.

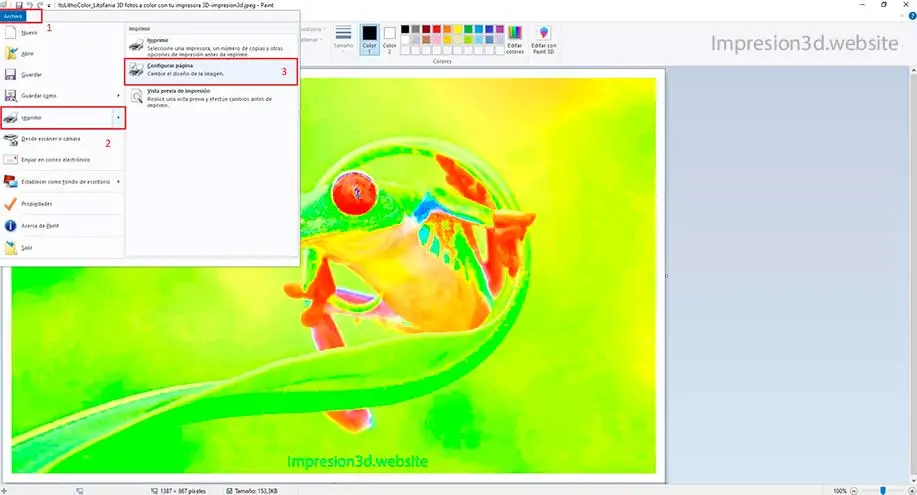

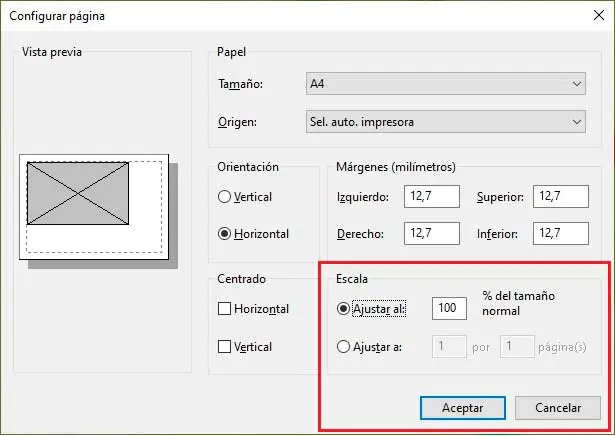

Dirígete a «Archivo» > «Imprimir» > «Configurar página»

En esta ventana deberás Seleccionar: Ajustar al 100% del tamaño normal y aceptar

Una vez hecho esto puedes imprimir la hoja en tu impresora color

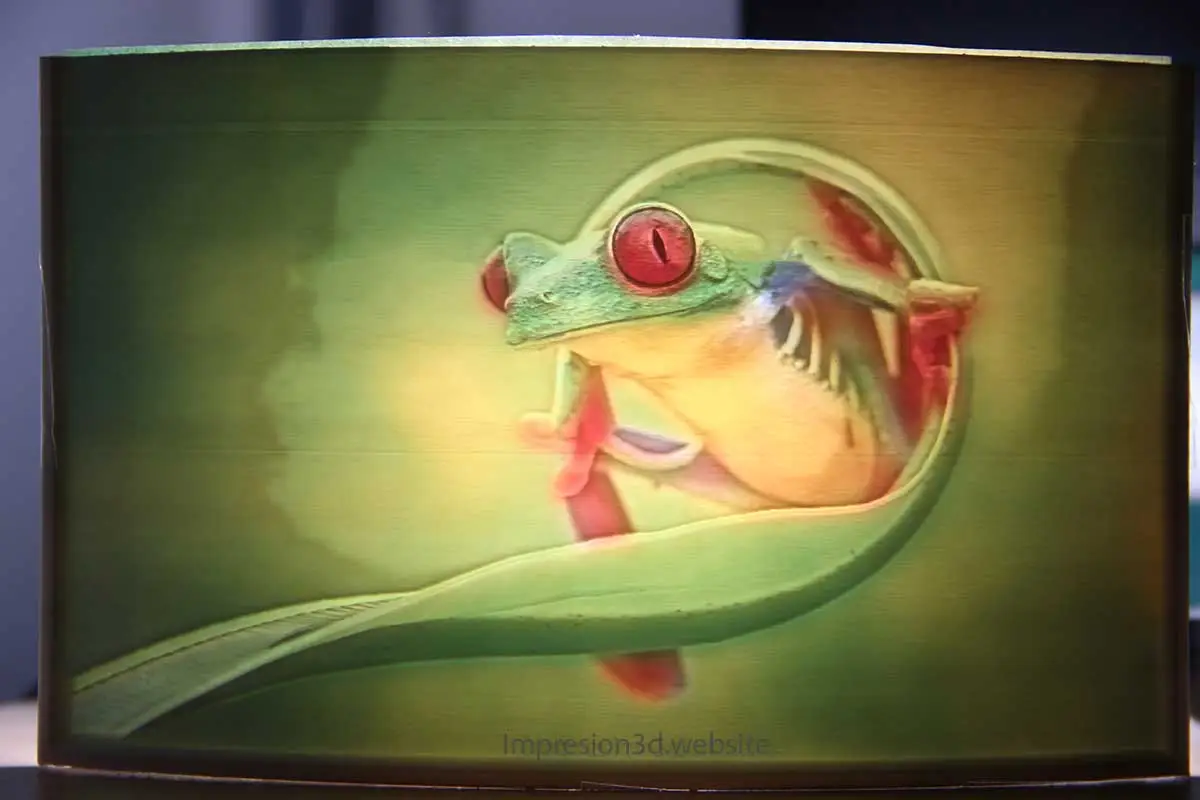

Cuando ya tengas la hoja podrás colocarla por detrás y ver como la litofania es a color!


Video del canal: dorcuCom – Maker for Makers

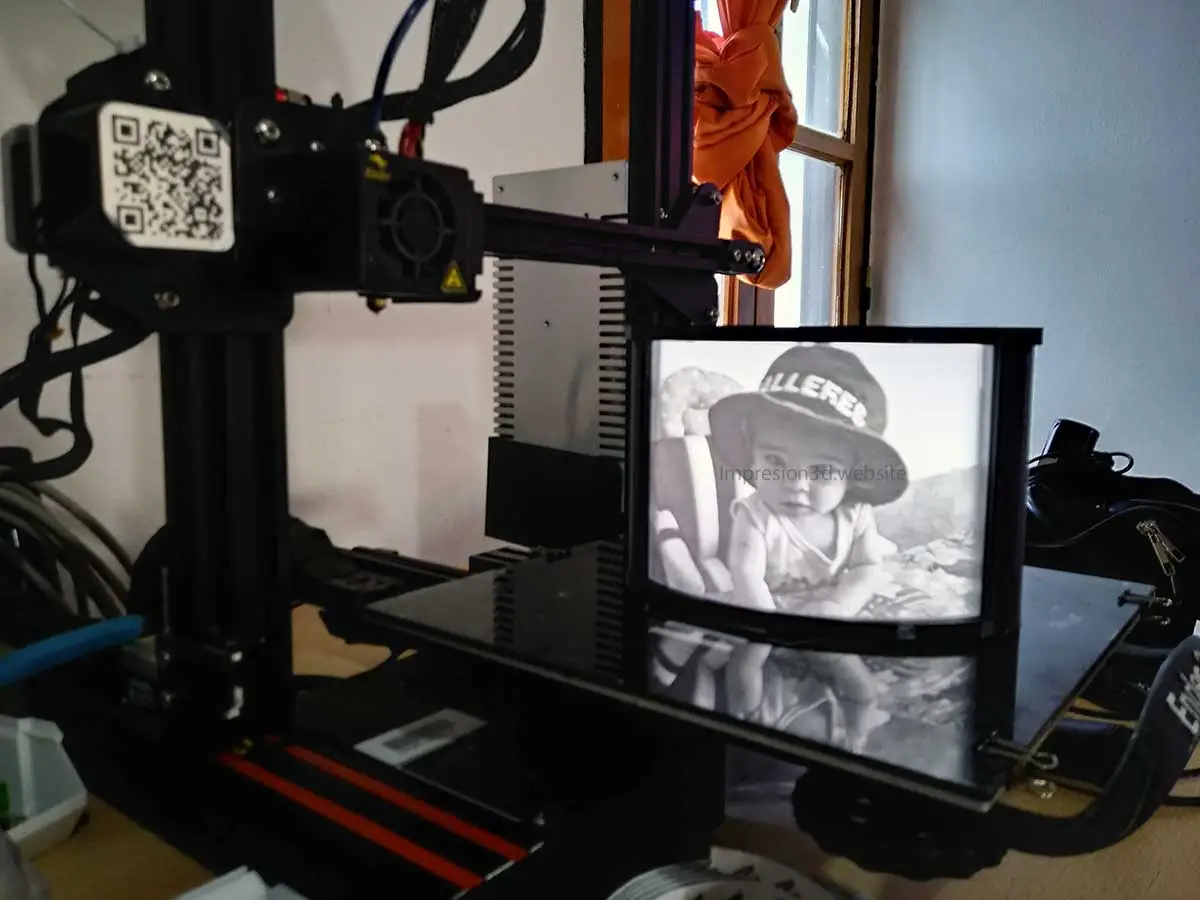

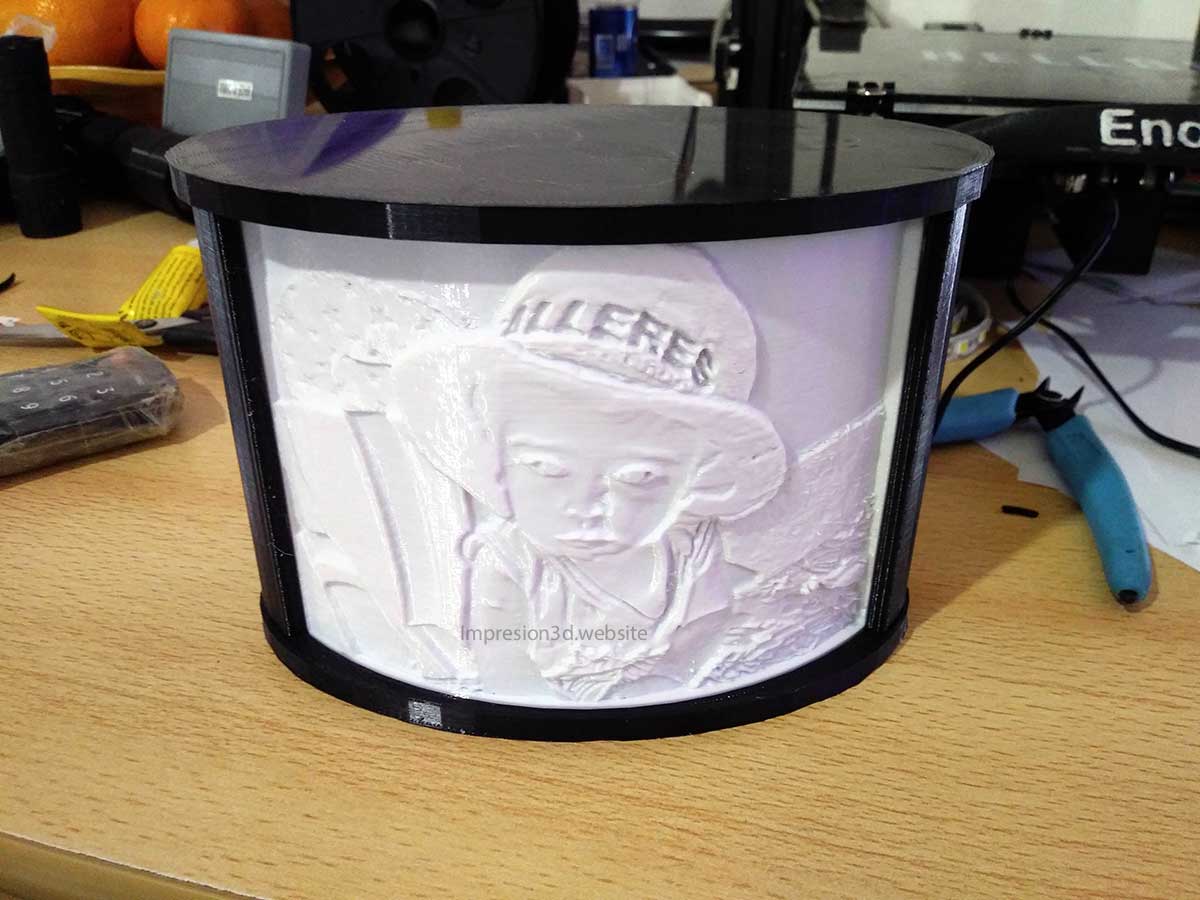

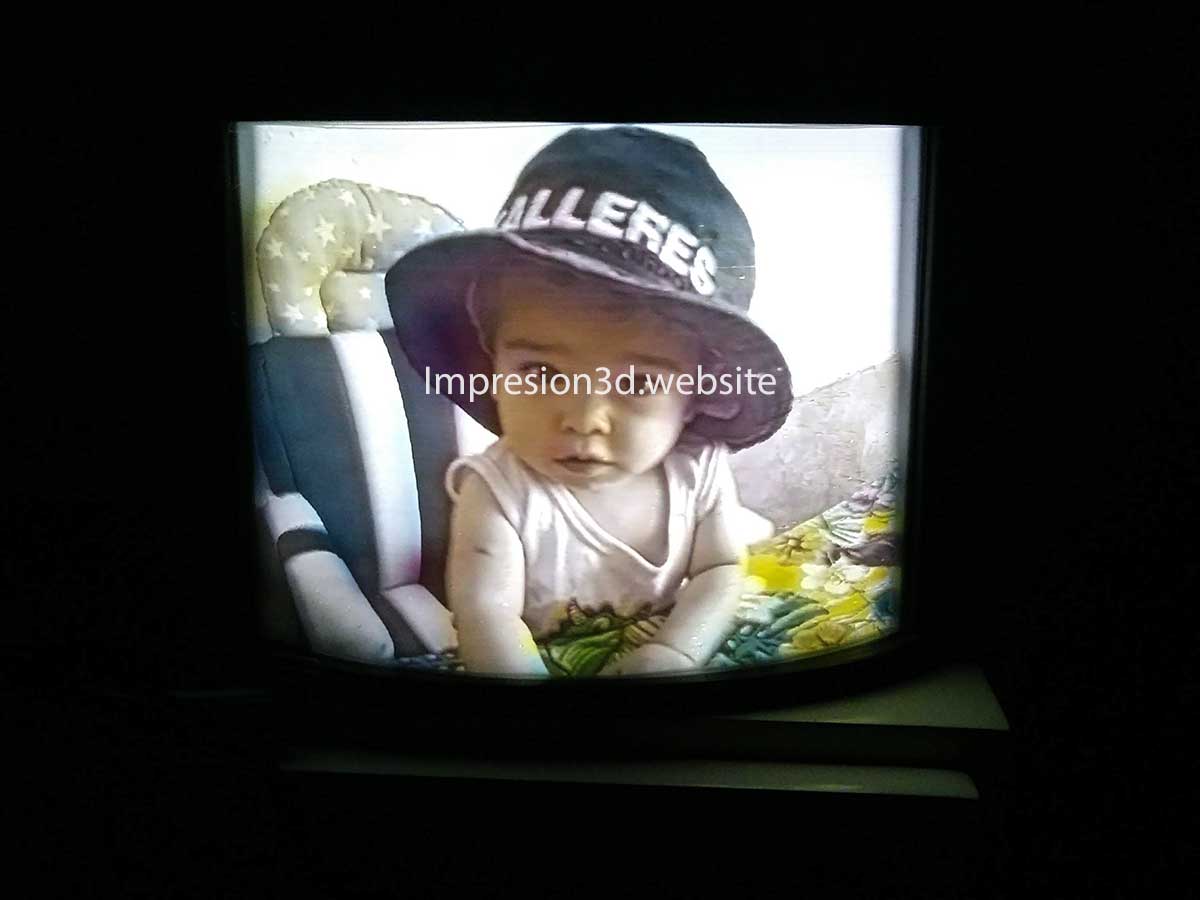

Aquí les dejo una lámpara de litofanía que hice con la foto de mi hijo, espero les guste.

Tarea práctica: Ahora intenta hacer tu propia litofania a color! luego me cuentas como te fue en los comentarios…

Gracias por llegar hasta aquí, espero te haya gustado esta publicación.
