Cómo saber si una impresora 3D está bien calibrada

Este sitio se mantiene con el apoyo de los lectores y recibiremos comisiones si compras productos desde nuestros enlaces, sin ningún tipo de costo para tí. Más información.

Seguramente sabes lo importante que es tener una impresora 3D bien calibrada para obtener resultados de calidad en tus proyectos.

La calibración adecuada garantiza que todas las partes móviles de la impresora funcionen en armonía, lo que se traduce en impresiones precisas y detalladas.

Para saber si una impresora 3D está bien calibrada debes imprimir unos tests de calibración, y analizar los resultados. Lo más recomendable es comenzar con un test de nivelación para verificar que la cama de la impresora esta nivelada.

En este artículo, te voy a mostrar cómo saber si tu impresora 3D está bien calibrada y qué pruebas puedes hacer para asegurarte de que está en óptimas condiciones.

¿Por qué la calibración es crucial para una impresora 3D?

Una impresora 3D descalibrada puede generar impresiones defectuosas, que consumen tiempo y material sin obtener los resultados esperados. Además, una calibración incorrecta puede llevar a problemas mecánicos en la impresora a largo plazo, lo que puede resultar en reparaciones costosas o incluso en la necesidad de reemplazar componentes.

Cuando una impresora 3D está bien calibrada, todos los ejes (X, Y, Z) y la cama de impresión se mueven con precisión y en las distancias exactas requeridas.

Esto evita problemas comunes como capas desalineadas, sobreextrusión o subextrusión, y asegura que tus modelos impresos se ajusten a las dimensiones y formas deseadas.

¿Cómo saber si tu impresora 3D está bien calibrada?

Para saber si tu impresora 3D está bien calibrada debes imprimir algunos test rápidos, para poder analizar los resultados y llegar a una conclusión.

Si bien hay algunos tests que puedes imprimir, como por ejemplo el 3DBenchy, yo te recomendaría comenzar con un test de nivelación, para saber si la cama de la impresora está bien nivelada.

Estos tests de impresión te permitirán saber si la impresora 3D está correctamente calibrada:

1. Test de nivelación:

Una cama de impresión nivelada es fundamental para obtener impresiones uniformes en toda la superficie.

Puedes realizar una prueba de nivelación ajustando manualmente la altura del nozzle en diferentes puntos de la cama e imprimiendo una capa de prueba.

Si la distancia entre el nozzle y la cama es uniforme en todos los puntos, la cama estará bien nivelada.

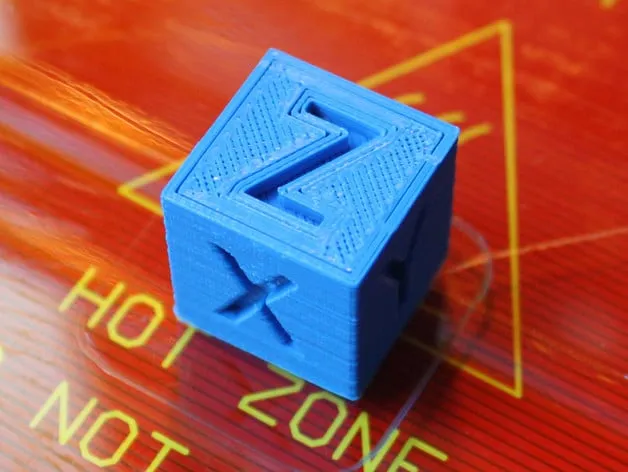

2. Test dimensional:

Otro test super rápido, es el de imprimir un Cubo XYZ de 20 mm de tamaño.

Para comprobar la precisión dimensional de tu impresora 3D, imprime un cubo de 20x20x20 mm y luego mide las dimensiones impresas con un calibre de precisión.

Si las medidas no son iguales a las especificadas, podría ser necesario calibrar los pasos de los motores de los ejes.

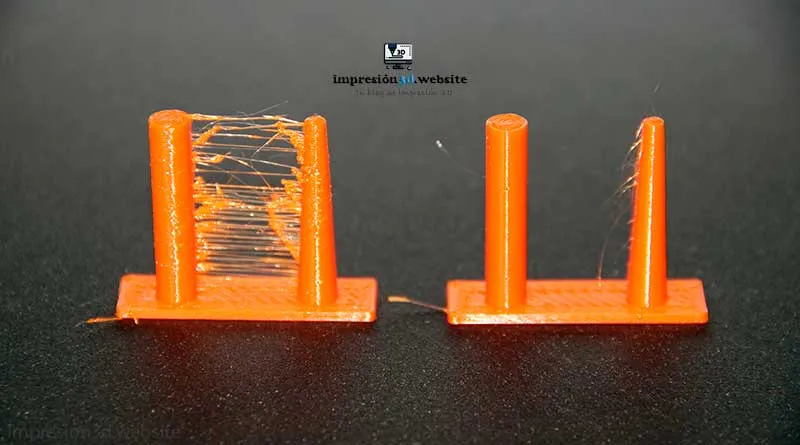

3. Test de Hilos:

Realiza una impresión de prueba y verifica que no haya hilos de filamento entre los movimientos del nozzle.

Las retracciones son un aspecto crucial para evitar problemas como el stringing (hilos de material entre partes del modelo).

Importante: Recuerda que el filamento tiene que ser nuevo o estar libre de “humedad”.

Si todo ha salido bien, no deberías ver hilos entre una torre y la otra.

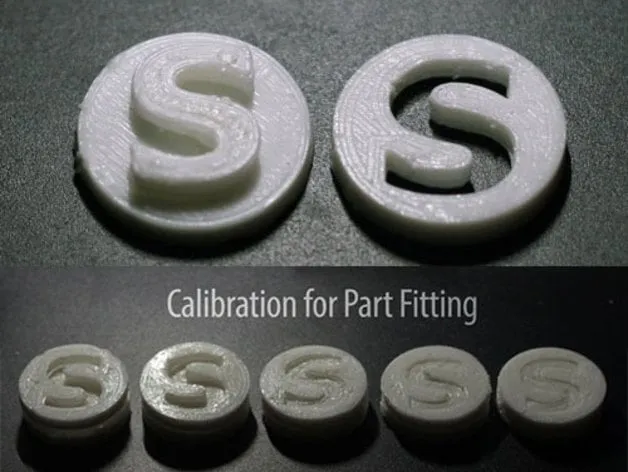

4. Test de encastre:

Al imprimir una pieza que requiera encajar con precisión en otra, podrás identificar si tu impresora 3D está bien calibrada.

Cuando la prueba de encastre falla puede ser necesario hacer un ajuste en el flujo de extrusión o inclusive calibrar los pasos del extrusor.

Normalmente este tipo de problemas se deben a una sobre extrusión o un flujo elevado en los ajustes de impresión.

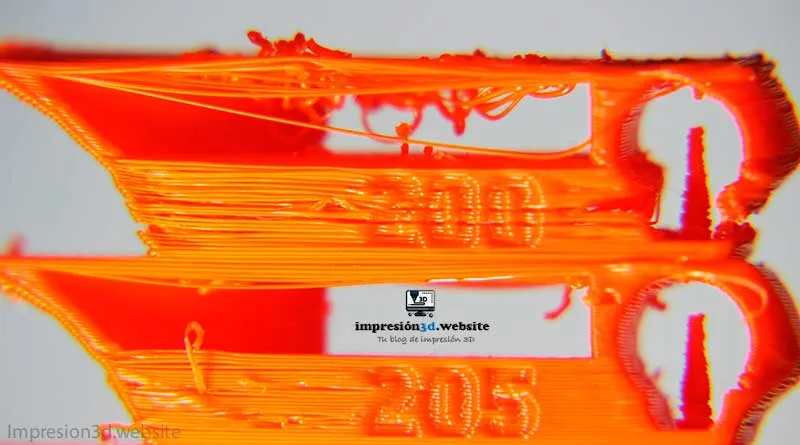

5. Torre de temperatura:

Asegurate de que tu impresora esté extruyendo el material a la temperatura correcta, esto es esencial para evitar problemas de adhesión y calidad de impresión.

Realiza una impresión de prueba que varíe las temperaturas y observa cómo afecta a la calidad de las capas y la adherencia del material.

Una temperatura incorrecta podría ocasionar problemas de hilos o encordados en tus modelos, junto con otros problemas que pueden afectar la calidad visual de tus impresiones.

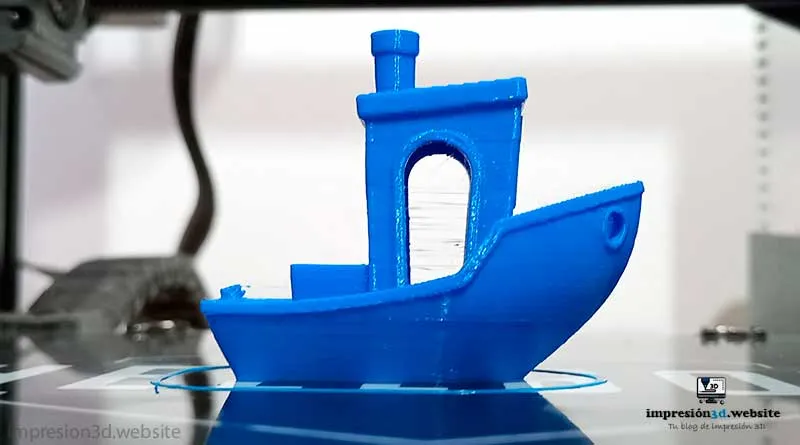

6. Imprime un 3DBenchy:

Una de las formas más comunes de comprobar la calibración de tu impresora 3D es imprimir el modelo 3DBenchy.

Este modelo es un barco en miniatura especialmente diseñado para poner a prueba diferentes aspectos de la impresora, como la precisión dimensional, las retracciones y la calidad de las superficies.

Al imprimir el 3DBenchy y evaluar su apariencia, podrás identificar posibles problemas de calibración.

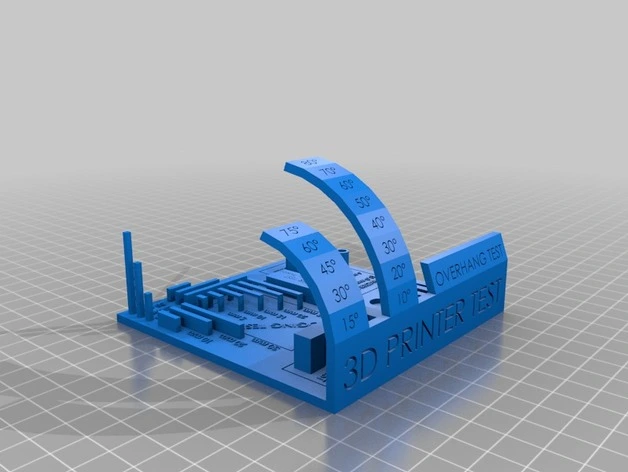

7. Imprime un Test todo en uno

.

En este test vas a poder analizar los voladizos (osea, hasta que grado de curva puedes imprimir sin usar soportes), El Bridging o “puentes” entre dos puntos, Soportes, y pruebas dimensionales entre otros.

Conclusiones

La calibración adecuada de una impresora 3D es esencial para obtener resultados precisos y de alta calidad en tus impresiones.

Realizar pruebas como el 3DBenchy, test de nivelación, test de retracciones, test dimensional, un test de Bridging, test de hilos y test de temperatura te permitirá identificar posibles problemas de calibración y realizar ajustes necesarios para mejorar el rendimiento de tu impresora.

Recuerda que la calibración es un proceso continuo, y es normal realizar ajustes periódicos para mantener la precisión y calidad de tus impresiones a lo largo del tiempo.

Dedica tiempo a familiarizarte con estos ajustes de tu impresora y realiza pruebas regularmente para asegurarte de que está funcionando en óptimas condiciones.

Preguntas frecuentes

1. ¿Por qué es importante calibrar mi impresora 3D regularmente?

La calibración regular de tu impresora 3D es crucial para garantizar la precisión y calidad de tus impresiones. Una impresora bien calibrada evitará problemas como capas desalineadas, stringing, sobreextrusión o subextrusión, lo que se traduce en modelos impresos más precisos y detallados.

2. ¿Cómo puedo ajustar los pasos de los motores de los ejes en mi impresora 3D?

Para ajustar los pasos de los motores de los ejes, debes acceder al firmware de tu impresora 3D. Puedes ver un paso a paso de como hacerlo en esta publicación: Como calibrar los pasos del extrusor.

3. ¿Con qué frecuencia debo realizar pruebas de calibración en mi impresora 3D?

La frecuencia de las pruebas de calibración dependerá del uso y la marca de tu impresora 3D. Como regla general, se recomienda realizar pruebas de calibración cada vez que realices cambios importantes en la configuración de la impresora o cada cierto número de impresiones para mantener la calidad y precisión de tus modelos.

4. ¿Existen otros modelos de prueba además del 3DBenchy?

Sí, hay una variedad de modelos de prueba disponibles en línea que te ayudarán a evaluar diferentes aspectos de tu impresora 3D. Además del 3DBenchy, puedes encontrar modelos de prueba para retracciones, puentes, encastres, como los publicados mas arriba.

Estos modelos son útiles para identificar problemas específicos y mejorar el rendimiento general de tu impresora.

5. ¿Qué debo hacer si mi impresora 3D sigue teniendo problemas de impresión después de calibrarla?

Si después de calibrar tu impresora 3D sigues teniendo problemas de impresión, es posible que haya otros factores en juego.

Verifica si la temperatura del nozzle y la cama de impresión son adecuadas para el material que estás utilizando.

Además, asegúrate de que el material esté de buena calidad y almacenado correctamente.

Con estos consejos y pruebas de calibración, estarás en el camino correcto para obtener impresiones 3D de alta calidad y precisión.

Recuerda que la calibración es un proceso continuo, y el tiempo que dediques a mantener tu impresora en óptimas condiciones valdrá la pena en términos de resultados satisfactorios en tus proyectos de impresión.
