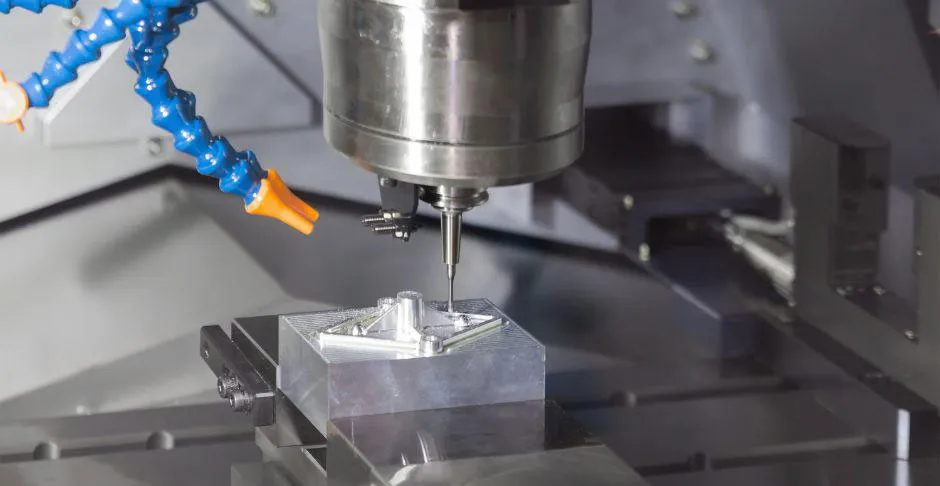

Industrial CNC Machining: How to Meet the Most Stringent Engineering Standards
En el desarrollo de componentes mecánicos modernos, la diferencia entre un prototipo funcional y un fracaso catastrófico en la línea de montaje radica en fracciones de milímetro. Cuando un diseño pasa de la pantalla del software CAD a la planta de producción, los ingenieros no solo buscan una pieza que «se parezca» al modelo digital; exigen predictibilidad estructural, consistencia geométrica y un cumplimiento estricto de las especificaciones de diseño. El industrial CNC machining se ha consolidado como el estándar de oro para transformar aleaciones metálicas y polímeros de ingeniería en componentes críticos de alta fidelidad, donde el margen de error simplemente no existe.
El verdadero significado de la alta precisión en el mecanizado industrial
Para el público general o el entorno maker, una tolerancia de una décima de milímetro puede parecer imperceptible. Sin embargo, en sectores hiper-exigentes como el aeroespacial, el automotriz, la robótica o el desarrollo de dispositivos médicos, esa décima representa un abismo insalvable.
He mecanizado CNC de alta precisión no se limita a cortar material de forma automatizada; implica un control absoluto sobre variables cinemáticas, la estabilidad térmica de la maquinaria, el desgaste microscópico de las herramientas de corte y la rigidez de los sistemas de fijación. Cuando hablamos de estándares industriales, la precisión se mide bajo la premisa de la repetibilidad: la capacidad de replicar exactamente la misma geometría en la primera pieza y en la número diez mil.
La delgada línea de las tolerancias reducidas (ISO 2768 y más allá)
El lenguaje universal de los planos de ingeniería es el acotado, y el corazón de este lenguaje es la asignación de tight tolerances. Estas restricciones especifican el desvío máximo permitido respecto de las dimensiones nominales de un diseño.
En el ámbito internacional, la norma ISO 2768 es el marco de referencia que define las tolerancias generales (divididas en clases: fina, media, gruesa y muy gruesa) para dimensiones lineales y angulares sin indicación individual.
No obstante, los proyectos de alta complejidad técnica a menudo rompen estos límites generales para exigir tolerancias geométricas y dimensionales (GD&T) específicas, alcanzando rangos críticos de hasta $\pm0.01\text{ mm}$ o incluso micras en diámetros de ejes, asientos de rodamientos y canales de estanqueidad.
Un error común al diseñar para manufactura es ignorar el impacto acumulativo de las tolerancias en un ensamblaje complejo. Si tres componentes adyacentes se fabrican en el límite superior de su tolerancia permitida, el conjunto final sufrirá una interferencia mecánica que impedirá su funcionamiento.
Es aquí donde el diseño para la fabricabilidad (DFM) y la elección de un partner de fabricación con capacidades de inspección dimensional rigurosas determinan el éxito del proyecto.
Acabado superficial: Más allá de la estética, una necesidad funcional
En el diseño de componentes mecánicos de alta exigencia, el surface finish no es un mero tratamiento cosmético. La textura microscópica que deja una herramienta de corte sobre el material determina de forma directa cómo interactuará esa pieza con su entorno operativo.
Una superficie excesivamente rugosa puede acelerar el desgaste por fricción, destruir sellos hidráulicos en cuestión de horas o actuar como un concentrador de tensiones, provocando fallas prematuras por fatiga bajo cargas cíclicas. Por el contrario, un acabado controlado y específico puede retener lubricantes de manera óptima, mejorar la resistencia a la corrosión o garantizar el contacto uniforme necesario para una transferencia térmica eficiente.
Understanding Ra, Rz, and Post-Processing
Para cuantificar y especificar la textura de una superficie mecanizada, la ingeniería recurre a parámetros estandarizados de rugosidad. Los más utilizados en la documentación técnica son:
- $R_a$ (Rugosidad Media Aritmética): Es el parámetro global más común. Representa el promedio aritmético de las desviaciones de la altura del perfil respecto a su línea central a lo largo de una longitud de muestreo.
- $R_z$ (Altura Máxima del Perfil): Mide la distancia vertical entre la cresta más alta y el valle más profundo dentro de la longitud de evaluación. Es crucial para identificar imperfecciones aisladas pero severas que el promedio del $R_a$ podría enmascarar.
Upon completion of a process industrial CNC machining, the pieces are in a condition known as as-machined (tal como se mecanizó). Dependiendo de los avances de la herramienta y el radio de la plaquita de corte, el estándar de máquina suele oscilar entre un $R_a$ de $3.2\,\mu\text{m}$ y $1.6\,\mu\text{m}$.
Cuando los requerimientos del proyecto son más estrictos, se aplican procesos de post-procesado avanzados para modificar tanto la microgeometría como las propiedades químicas de la capa superficial:
| Finishing Process | Rango de Rugosidad Típico (Ra) | Aplicación Principal |
| Estándar de Máquina (As-Machined) | $3.2 – 1.6\,\mu\text{m}$ | Componentes estructurales, carcasas y piezas sin fricción. |
| Shot blasting (Bead Blasting) | Change texture (matte finish) | Removes tool marks, evens out the surface, and prepares the surface for painting. |
| Anodized (Type II / Type III Hardcoat) | Varía según base, altera micras | Incrementa drásticamente la resistencia al desgaste y la corrosión en aluminio. |
| Mirror Polish / Grinding | $ < 0.2 μm $ | Asientos de sellos dinámicos, moldes de inyección y componentes ópticos. |
La elección del acabado superficial correcto exige un equilibrio crítico entre la función de la pieza y el costo de manufactura. Exigir un $R_a$ extremadamente bajo en zonas no funcionales solo incrementa los tiempos de ciclo y el precio unitario sin aportar valor real al componente final.
Materiales de grado de ingeniería: El desafío de la maquinabilidad
La selección del material es el pilar sobre el cual se sostiene la integridad mecánica de cualquier componente. Sin embargo, desde la perspectiva del industrial CNC machining, cada material presenta un comportamiento único bajo el esfuerzo de corte.
The machinability —la facilidad relativa con la que un material puede ser cortado manteniendo un buen acabado y sin desgastar prematuramente la herramienta— es un factor crítico que afecta tanto el costo como el tiempo de entrega de una pieza. Los materiales de grado de ingeniería exigen parámetros de corte hiper-específicos, refrigeración a alta presión y geometrías de herramienta avanzadas para evitar deformaciones térmicas o microfisuras durante el proceso.
Desde Aluminios técnicos hasta Superaleaciones y Plásticos de ingeniería
El espectro de materiales utilizados en el mecanizado de alta precisión se divide en tres grandes familias hidrófugas, cada una con sus propios desafíos mecánicos y térmicos:
1. Aluminum Alloys and Non-Ferrous Metals
Son los más populares debido a su excelente relación resistencia-peso y alta maquinabilidad.
- 6061-T6 aluminum: El estándar de la industria. Ofrece una gran soldabilidad y resistencia a la corrosión, ideal para componentes estructurales y plantillas de montaje.
- 7075-T6 aluminum (Ergal): Aleado con zinc, su resistencia mecánica es comparable a la de muchos aceros, siendo el material predilecto en aplicaciones aeroespaciales y de alta competición.
2. Steels, Stainless Steels, and Superalloys
Materiales donde la tenacidad y la resistencia térmica elevan la dificultad de mecanizado.
- 316L Stainless Steel: Excelente resistencia a la corrosión marina y química. Su tendencia al endurecimiento por deformación (work hardening) requires extremely sharp carbide tools and constant feed rates to prevent the workpiece from becoming uncutable.
- Grade 5 Titanium (Ti-6Al-4V): Posee una baja conductividad térmica. Esto significa que el calor generado por la fricción no se disipa con la viruta, sino que se concentra en el filo de la herramienta, requiriendo estrategias de fresado de alta velocidad (HSM) y refrigeración interna.

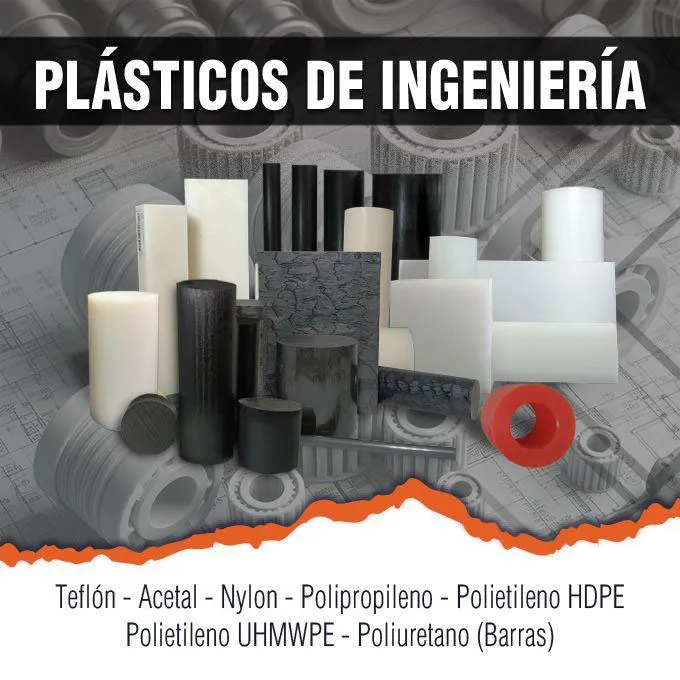

3. Polímeros de Alto Rendimiento
Plásticos técnicos que reemplazan con éxito a los metales en entornos de baja fricción o aislamiento eléctrico.
- POM (Delrin / Acetal): Destaca por su estabilidad dimensional superior, baja absorción de humedad y excelente maquinabilidad. Es el material de referencia para engranajes de precisión, bujes y componentes de deslizamiento.
- PEEK (Polieterétercetona): Un termoplástico semicristalino capaz de soportar temperaturas operativas continuas de hasta 250°C. Su alta rigidez exige parámetros de corte similares a los de los metales blandos para evitar rebabas y asegurar las tight tolerances.
¿Tus piezas exigen una precisión milimétrica?? Descubre el servicio de mecanizado CNC Industrial de JUSTWAY.com
Llevar un diseño técnico desde el software CAD hasta un componente físico que cumpla con tolerancias de micras y rugosidades superficiales controladas requiere infraestructura de nivel global.
Para los departamentos de ingeniería y diseño industrial, encontrar un proveedor capaz de garantizar esta consistencia de forma predecible suele ser un desafío logístico.
Es aquí donde la plataforma de manufactura bajo demanda de JUSTWAY transforma el paradigma de la producción de piezas críticas.
Con una flota de maquinaria avanzada que incluye centros de mecanizado CNC de hasta 5 ejes, JUSTWAY elimina las barreras tradicionales de la fabricación por contrato mediante un ecosistema digital optimizado:

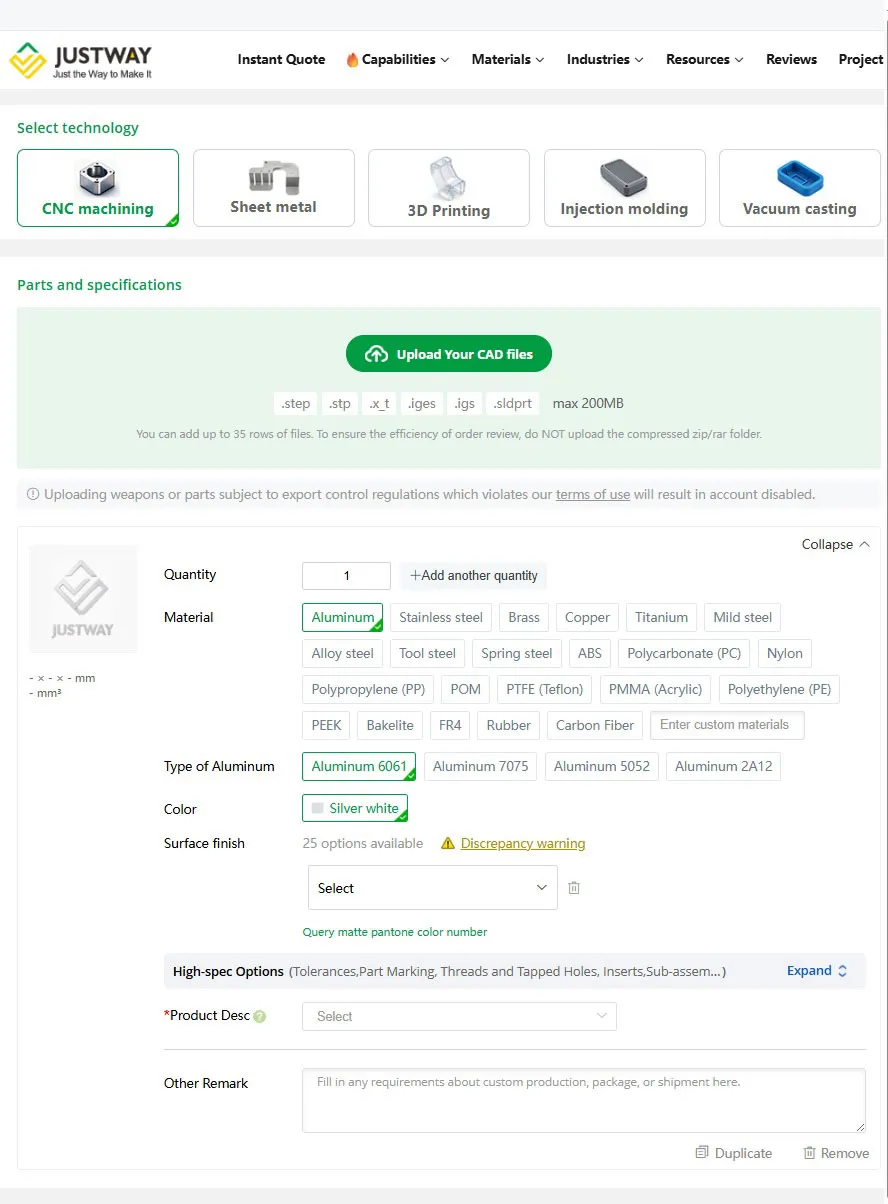

- Cotización Instantánea con Análisis DFM: Al subir tus archivos CAD en formatos estándar (como STEP o IGES), la plataforma no solo calcula el costo de inmediato, sino que ejecuta un análisis automático de diseño para la fabricabilidad (DFM), identificando esquinas internas inaccesibles o paredes excesivamente delgadas antes de iniciar la producción.
- Rigorous Quality Control: Cada orden se somete a inspecciones dimensionales estrictas utilizando Máquinas de Medición por Coordenadas (CMM) y proyectores ópticos, asegurando el cumplimiento de la norma ISO 2768 y de las tolerancias personalizadas de tu plano.
- Material Traceability: Desde aluminios aeronáuticos hasta polímeros de alta especialización como el PEEK, JUSTWAY provee certificados de materiales e informes de inspección que validan que el componente final funcionará exactamente bajo las condiciones de carga e ingeniería para las que fue proyectado.
Ya sea para un prototipo funcional único o para series de producción de alta mezcla y bajo volumen, delegar la manufactura en un partner tecnológico te permite concentrar tus recursos en lo más importante: la innovación y el diseño.
Don't waste any time—the service your company deserves and needs is just a click away!
