Falda Borde o Balsa, ¿Cual usar en Cura?

La falda, el borde y la balsa son configuraciones de Cura que determinan el tipo de adherencia a la placa de impresión.

Su correcto uso es de vital importancia para tener impresiones 3D de buena calidad

Los usuarios avanzados ya tienen bien en claro cual usar, pero para aquellos que recién comienzan puede ser un poco confuso.

En esta publicación quiero definir y explicar cuales son las diferencias entre Falda Borde o Balsa para dejar en claro cuando hay que usarlos.

Que es falda en impresión 3D

La falda (también conocida como «Skirt» en inglés), es una línea contínua impresa alrededor del modelo 3D, pero que no está conectada al modelo.

Este tipo de adherencia a la placa de impresión no es funcional con el modelo ya que no habrá conexión entre ambos, pero servirá a otro propósito.

Falda Borde o Balsa ejemplos
Ejemplo de Falda impresa en 3D

Para que sirve la Falda en impresión 3D

Sirve para purgar el filamento a través de la boquilla del extrusor, evitando faltantes de plástico al comenzar a imprimir el modelo.

Además al imprimir varias vueltas, sirve para saber si la placa de impresión está nivelada o no.

La forma de saberlo en usuarios avanzados, es al fijarse si las líneas están pegadas entre si.

Ejemplo de 5 vueltas de falda impresa en 3D

En el caso de que las líneas de la Falda no estén pegadas entre si, o si se despegan al imprimirse, o si no se pueden ver porque la boquilla está muy cerca de la cama, significa que la cama de impresión necesita nivelarse.

Este es un truco muy usado al imprimir porque con solo 3 o 5 vueltas de falda puedes saber si la cama de la impresora está correctamente nivelada o si necesitas nivelarla nuevamente.

Líneas de falda correctamente pegadas

Que tan confiables que son las líneas de Falda:

Si las líneas se pegan a la placa de impresión y además estan pegadas entre si, podrías irte sin mirar la primera capa y al volver el modelo estaría impreso a la perfección, (así de importante es tener la cama bien nivelada)

Las opciones de Falda son:

  • Tipo de adherencia de la placa de impresión: Falda
  • Recuento de líneas de Falda: 5
  • Distancia de Falda: 10.0 mm
  • Longitud mínima de Falda/Borde: 250.0
Configuración de Falda en Cura
Configuración de Falda en Cura

Cuando usar Falda en impresión 3D

Usa la opción de Falda con materiales que sean fáciles de imprimir y no se despeguen de la cama de impresión, como el PLA por ejemplo.

Con materiales técnicos o más dificles de imprimir, puedes tener problemas de warping.

Puedes ver más sobre el warping en esta publicación: Warping, levantamiento de esquinas.

En estos casos deberás obligatoriamente usar otro tipo de adherencia a la placa de impresión como Bordes o Brim para evitar este tipo de problemas.


Que es Borde en impresión 3D

El Borde en Cura (también conocido como «Brim» en Inglés) es la impresión de líneas contínuas en la primera capa, alrededor de la base del modelo.

En este caso las líneas impresas si están conectadas con el modelo 3D, y esa conexión va a reforzar y mejorar la adherencia en la placa de impresión de la impresora 3D.

Falda Borde o Balsa ejemplo de Bordes
Ejemplo de Borde impreso en 3D

El borde al igual que la falda puede ser usado por los usuarios avanzados para saber si la cama caliente está correctamente nivelada, siguiendo exactamente los mismos pasos de control ya mencionados más arriba en los ajustes de «Falda».

Ejemplo de 14 vueltas de Borde
Ejemplo de 14 vueltas de Borde

Mientras más vueltas tenga el borde mejor será la adhesión del modelo a imprimir, esto puede ser beneficioso al imprimir materiales como Petg.

Para que sirve el Borde en impresión 3D

El Borde en Cura sirve para mejorar la adhesión del modelo 3D a la placa de impresión.

Usar Bordes en Cura aumenta drásticamente el porcentaje de éxito al imprimir con materiales técnicos o más dificiles de imprimir como el PetG, Nylon, ABS entre otros.

Proporciona una mejor adherencia y disminuye las posiblidades de que el modelo se despegue de la cama de impresión.

Las opciones de Borde son:

  • Tipo de adherencia de la placa de impresión: Borde
  • Ancho del Borde: 8.0 mm
  • Recuento de líneas de borde: 14 (vueltas)
  • Distancia del borde: 0.0 mm
  • Borde solo en el exterior: (Marcar)
Configuración de Borde en Cura
Configuración de Borde en Cura

Cuando usar Borde

Usa la configuración de «Borde» en Cura siempre que uses materiales como PetG, Nylon, ABS o cualquier otro filamento 3D que sea propenso al Warping, o a despegarse de la cama de impresión.

Es ALTAMENTE RECOMENDABLE usar Borde con este tipo de filamentos ya que vas a correr riesgo que la pieza se despegue de la cama de impresión o se levante en alguna de sus esquinas.

Si bien son muchos los trucos para mejorar la adherencia a la placa de impresión, este es uno de los mejores y más recomendables.

Cabe aclarar que para cualquiera de los métodos de adhesión a la placa de impresión que uses la cama debe estar perfectamente nivelada.


Que es Balsa en impresión 3D

La balsa en impresión 3D (También conocido como «Raft» en Inglés) es una configuración de Cura que al activarla agrega una base de 2 o más capas de impresión por debajo del modelo a imprimir.

Crea de forma conveniente una superfice plana por debajo del modelo 3D, que puede ayudar con la adherencia de los objetos.

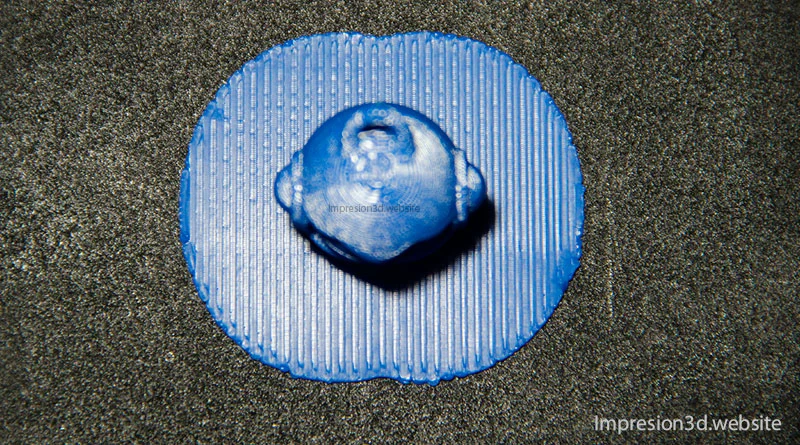

Falda borde o balsa ejemplos de Balsa
Ejemplo de Balsa impresa en 3D

En este caso los objetos no se imprimen de forma directa sobre la cama de impresión, sino por encima de la Balsa.

Una vez impresa la Balsa se debe descartar

Una vez impresa la pieza, se debe despegar la balsa y descartarla.

Ejemplo de 4 capas de Balsa impresa en 3D

La contra de este sistema es que se desperdicia un poco más de filamento 3D que con los otros dos métodos.

Para que sirve la Balsa

La balsa en impresión 3D sirve para mejorar la adherencia en la placa de impresión y corregir posibles errores con la nivelación de la cama.

Además ayuda a evitar el deformamiento por diferencia de temperaturas (warping) en impresiones con filamentos 3D como el ABS.

Puede ayudar a estabilizar modelos 3D con partes pequeñas, que no se adhieren o se despegan de la cama de impresión.

Configurar Balsa en Cura

En la ventana de ajustes «adherencia de la cama de impresión» selecciona la opción «Balsa»

Las opciones predetermindas de Balsa son: (para boquilla de 0.4mm)

  • Tipo de adherencia de la placa de impresión: Balsa
  • Margen adicional de la balsa: 15.0 mm (La distancia alrededor del modelo que tendrá balsa, se puede bajar para no gastar tanto filamento).
  • Suavisado de la Balsa: 5.0 mm (Controla la medida en que se redondean las esquinas interiores en el contorno de la balsa)
  • Cámara de aire de la Balsa: 0.3 mm (Es el espacio que existe entre la ultima capa de la balsa y la primera capa del modelo)
  • Superposición de las capas iniciales en Z: 0.15mm (Sirve para compensar la perdida de material en el hueco de aire)
  • Capas superiores de la balsa: 2 (Cantidad de capas lisas por encima de las 2 primeras de la balsa, es donde apoya el modelo)
  • Grosor de las capas superiores de la balsa: 0.2 mm (Grosor de capa de las capas superiores)
  • Ancho de las líneas superiores de la balsa: 0.4 (Ancho de línea de la superficie superior, usualmente es igual al tamaño de la boquilla)
  • Espaciado superior de la balsa: 0.4 mm (La separación debe ser igual al ancho de línea (boquilla) para producir una superficie sólida)
  • Grosor intermedio de la balsa: 0.3 mm (Grosor de la capa intermedia de la Balsa)
  • Ancho de línea intermedia de la balsa: 0.8 mm (Ancho de las líneas de la capa intermedia de la balsa)
  • Espaciado intermedio de la balsa: 1.0 mm (distancia entre las líneas de la balsa para la capa intermedia de la balsa)
  • Grosor de la base de la balsa: 0.24 mm (Grosor de la capa base de la balsa. Esta debe ser una capa gruesa que se adhiera firmemente a la placa de impresión)
  • Ancho de la línea base de la balsa: 0.8 mm (Ancho de las líneas de la capa base de la balsa. Deben ser líneas gruesas para facilitar la adherencia)
  • Espacio de la línea base de la balsa: 1.6 mm (Distancia entre las líneas de balsa para la capa base de la balsa. Un amplio espaciado la retirada de la balsa de la placa)
  • Velocidad de impresión de la balsa: 25.0 mm/s (Es la velocidad a la que se imprime la balsa)
  • Velocidad del ventilador de la balsa: 0.0 % (Velocidad del ventilador para la balsa)
Configuración de Balsa en Cura, no es necesario seleccionarlas a todas.

La configuración de Balsa en Cura tendrán muchas opciones, no es necesario seleccionarlas a todas.

Cuando usar la Balsa en Cura

La balsa se puede usar en ocasiones muy especiales, como cuando tengas problemas para nivelar la cama.

Otro motivo puede ser para evitar problemas con la adherencia de las piezas a la cama de impresión

La balsa quizás no sea uno de los ajustes más usados.

Lo más normal es usar la «Falda» con PLA y los «Bordes» con Petg y otros filamentos 3d más técnicos.

Solo cuando todas las opciones han fallado recomendaría usar una balsa.

Video en Youtube: Ola! Creaciones

La última opción en la lista es «Ninguno», y esta opción se elige cuando no se quiere usar ninguna de las opciones.

Esto puede ser útil cuando se quiere imprimir un objeto grande y es necesario usar el 100% del ancho de la cama de impresión.

Falda borde o balsa en cura
Al no usar niguna adhesión se liberan los espacios de los costados

Dado que Cura reserva estos espacios, eligiendo la opcion de «Ninguno» se puede obtener acceso a todo el ancho de la cama de impresión. En el caso de las impresoras Ender 3 el tamaño de la cama es de 23,5 cm y se podría usar el total del espacio de la cama.

Conclusiones Falda Borde o Balsa:

Falda:

  1. Se usa con filamento PLA y sirve para extruir filamento antes de comenzar la impresión.
  2. Ayuda al cambiar el color del filamento, ya que termina de extruir o sacar el filamento anterior.
  3. Sirve para controlar que la cama de impresión esté correctamente nivelada y que no haya problemas de adhesión a la cama.

Bordes:

  1. Mejora la adherencia a la cama de impresión.
  2. Se usan con filamento PETG o ABS y otros materiales técnicos que tengan tendencia a deformarse o producir warping.
  3. Tienen también los mismos beneficios de purgado de filamento y control del nivelado de la cama de impresión que tienen las líneas de la Falda.

Balsa:

  1. Mejora la adherencia a la cama de impresión.
  2. Se usa solo en ocasiones muy especiales. (Si no puedes nivelar bien la cama de impresión por ejemplo)
  3. Puede ayudar con la adherencia de partes pequeñas de los modelos a imprimir (incluidos los soportes).

Ninguno:

  1. Se elige cuando no se quiere usar ninguna de las opciones de adherencia.
  2. Se puede aprovechar el espacio en la cama de impresión en Cura.

Siempre usa la Falda y Bordes con cualquier tipo de material según sea necesario. Evita usar la balsa dentro de lo posible ya que usa mucho material, te conviene aprender a nivelar bien la cama de impresión.

Si con los bordes no alcanza para mantener la adhesión de las piezas existe un plugin en Cura que se llama «Tab Anti Warping«, te puede ayudar a fijar las piezas aún más a la placa de impresión, con un efecto similar al de la balsa pero sin gastar tanto filamento.


Gracias por llegar hasta aquí, espero te haya gustado esta publicación.

Déjamelo saber en los comentarios.
